8.24 Streckenverzweigung mit gemeinsamen Nullpunkt Düsseldorf Hbf

6.17    Düsseldorf Hbf - Überlänge 2100 m - Hagen-Kabel

Düsseldorf Hbf 0,0 - Essen-Werden 24,97 - Essen-Kupferdreh 33,50 - Bochum-Dahlhausen 45,15 - Wengern Ost 67,49 - Vorhalle 76,02 - Hengstey (Hagen) 80,16 - Kabel 82,45 (1946/1951)

(Düsseldorf Hbf 0,0) - Vorhalle 76,02 - Hagen Hbf 80,17 (1946)

(Düsseldorf Hbf 0,0) - Vorhalle 76,02 - Stw XIV (Hagen Gbf) 77,49 (1946)

Abzw Bechelte 0,0 - Stw XIV 1,32 - Hagen Gbf 3,06 (1946)

Abzw Bechelte 0,0 - Abzw Einhaus 1,61 - Abzw Hohensyburg 5,77 (1946)

Abzw Bechelte 0,0 - Vorhalle 1,67 (1946)

Abzw Hohensyburg 0,0 - Kabel 1,40 (Ostgleis) (1946)

Abzw Hohensyburg 0,0 - Kabel 1,78 (Westgleis) (1946)

Stw XIV 0,1 - Abzw Einhaus 0,92 (1946)

Abzw Jo 0,0 - Herdecke 3,41 (1946)



Düsseldorf Hbf 0,0 - Essen-Werden 24,97 - Streckenunterbrechung - Essen-Heisingen 31,61 - Essen-Überruhr 38,02 - Streckenunterbrechung - Bochum-Dahlhausen 45,16 - Hagen-Vorhalle 76,00 - Hagen-Kabel 82,46 (1977)

(Düsseldorf Hbf 0,0) - Hagen-Vorhalle 76,00 - Hagen Hbf 80,17 (1977)

(Düsseldorf Hbf 0,0) - Hagen-Vorhalle 76,00 - Stw Hgf (Ost) 77,49 (Hagen Gbf) (1977)

Abzw Bechelte 0,0 - Stw Hgf Ost 1,32 - Hagen Gbf 3,06 (1977)

Abzw Bechelte 0,0 - Abzw Einhaus 1,61 - Abzw Hohensyburg 5,77 (1977)

Abzw Bechelte 0,0 - Hagen-Vorhalle 1,67 (1977)

Abzw Hohensyburg 0,0 - Hagen-Kabel 1,78 (Westgleis) (1977)

Stw Hgf Ost 0,1 - Abzw Einhaus 0,92 (1977)

Abzw Yo 0,0 - Herdecke 3,40 (1977)



Düsseldorf Hbf -0,01 - Essen-Werden 24,97 - Streckenunterbrechung - Essen-Kupferdreh 33,74 - Essen-Überruhr 37,80 - Streckenunterbrechung - Bochum-Dahlhausen 45,15 - Hagen-Vorhalle 76,00 - Hagen-Kabel 82,46 (2002)

(Düsseldorf Hbf -0,01) - Hagen-Vorhalle 76,00 - Hagen Hbf 80,17 (2002)

(Düsseldorf Hbf -0,01) - Hagen-Vorhalle 76,00 - Hagen Gbf Ost 77,5 (2002)

Abzw Einhaus 1,64 - Abzw Hohensyburg 5,62 (2002)

Abzw Yo 0,09 - Herdecke 3,40 (2002)





Düsseldorf Hbf 0,0
ê
Essen-Werden 24,97
ê
Essen-Kupferdreh 33,50
ê
Bochum-Dahlhausen 45,15
ê
Wengern-Ost 67,49
ê
Stw XIV [Stw Hgf (Ost)] 77,49 ç Hagen-Vorhalle 76,02 è Hagen-Hbf 80,17
ê
Hagen-Kabel 82,45





Ausschnitt aus der Übersichtskarte von 1938

Quelle: [1]

Seitenanfang

Ausschnitt aus der Karte Wuppertal 1946

Quelle: [2]



Seitenanfang

Ausschnitt aus der Karte Wuppertal 1946

Quelle: [2]



Seitenanfang

Düsseldorf Hbf 0,0
ê
Essen-Werden 24,97
ê
Essen-Kupferdreh 33,50
ê
Bochum-Dahlhausen 45,15
ê
Wengern-Ost 67,49
ê
Stw XIV [Stw Hgf (Ost)] 77,49 ç Hagen-Vorhalle 76,02 è Hagen-Hbf 80,17
ê
Hagen-Kabel 82,45





Seitenanfang

Stand der Kilometrierung: 1946/1951

Düsseldorf Hbf 0,0 km 38,22 (kommend)/km 39,48 (gehend) der Strecke Köln-Deutz 0,0 - Düsseldorf Hbf 38,22 (kommend)/39,48 (gehend) - Duisburg Hbf 63,10 - Oberhausen Hbf 70,71 - Wanne-Eickel Hbf 94,54 - Dortmund Hbf 119,51 - Hamm Pbf 150,73
    km 88,41 der Strecke Aachen Hbf 1,87 - Mönchengladbach Hbf 63,91 - Neuss 80,95 - km 83,73 = 80,24 (siehe Tabelle 6, Ziffer 3) - Düsseldorf Hbf 88,41 - Warburg (Westf) 292,94 - Kassel Hbf 345,18
    km 5,70 der Strecke Düsseldorf-Eller 0,0 - Düsseldorf Hbf 5,70
    km 0,0 der Strecke Düsseldorf Hbf 0,0 - Düsseldorf Abstellbf 4,05
    km 0,0 der Strecke Düsseldorf Hbf 0,0 - Abzw Flingern 2,29 - Abzw Hardt 3,64 (= km 25,63 der Strecke Mülheim (Ruhr)-Speldorf 0,18 - Duisburg-Wedau 5,70 - Opladen 48,06 - Köln-Kalk Nord 63,17 - Troisdorf 81,19 ­ Neuwied 135,81 - km 154,66 (vor Niederlahnstein) = [km 125,70 - Frankfurt (Main) Hbf 0,0] (siehe auch Tabelle 3, Ziffer 2)
Düsseldorf-Derendorf 3,19 Personenzuggleise
  3,17 Güterzuggleise
    km 42,69 der Strecke Köln-Deutz 0,0 - Düsseldorf Hbf 38,22 (kommend)/39,48 (gehend) - Duisburg Hbf 63,10 - Oberhausen Hbf 70,71 - Wanne-Eickel Hbf 94,53 - Dortmund Hbf 119,51 - Hamm Pbf 150,73
    km 40,02 der Strecke (Köln-Deutz 0,0) - Abzw Berg 33,86 - Düsseldorf-Lierenfeld 35,75 - Abzw. Loewel 42,68
    km 0,0 der Strecke Düsseldorf-Derendorf 0,0 - Abzw De 2,02 = 0,0 - Düsseldorf-Gerresheim 4,96 - Mettmann 15,46 - Wichlingshausen 34,26 - Hagen-Heubing 52,61 - Herdecke 61,97 - Dortmund-Löttringshausen 66,53 - Dortmund Süd 77,64 [heute: Westfalenhalle (Dortmund) 73,8]
Abzw Vogelsang 5,41
Düsseldorf-Rath 7,15 kommend von Düsseldorf Hbf
  5,05 gehend nach Hagen

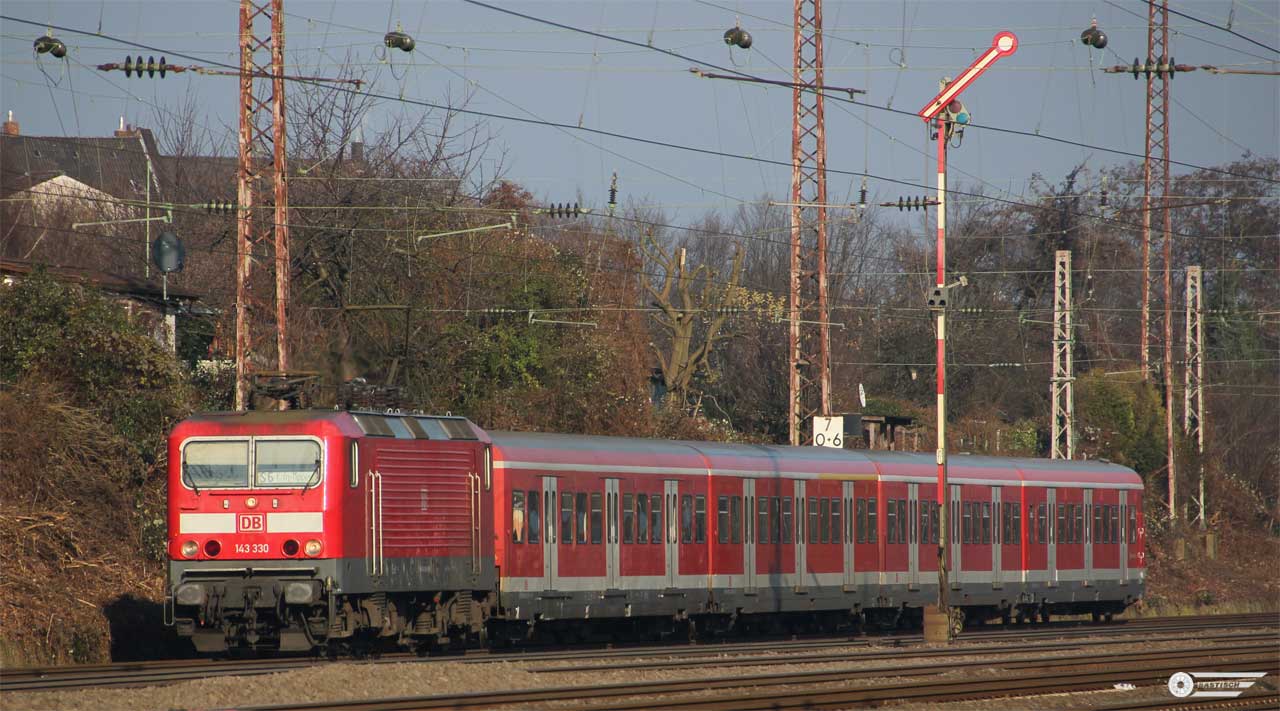

    Überlänge 2100 m: Die Überlänge ist heute verlegt nach km 9,2 = km 7,1
    Angabe: 2002: Überlänge 2094 m (km 7,0 + 2194 m = km 7,10
    Überlänge entstand durch Veränderungen im Bereich Düsseldorf
    Angabe 1984: km 7,0 + 139 der Strecke Düsseldorf Hbf 0,0 - Essen-Werden 25,25 = 0,25 nach Essen Hbf
    km 21,27 der Strecke Mülheim (Ruhr)-Speldorf 0,18 - Duisburg-Wedau 5,70 - Opladen 48,06 - Köln-Kalk Nord 63,17 - Troisdorf 81,19 ­Neuwied 135,81 - km 154,66 (vor Niederlahnstein) = [km 125,70 - Frankfurt (Main) Hbf 0,0] (siehe auch Tabelle 3, Ziffer 2)
    km -0,03 der Strecke Düsseldorf-Rath -0,03 - Düsseldorf-Grafenberg 3,17 - Abzw 5,60 - (Düsseldorf-Lierenfeld 6,33)
Ratingen Ost 9,81
Bk Eggerscheid 12,71

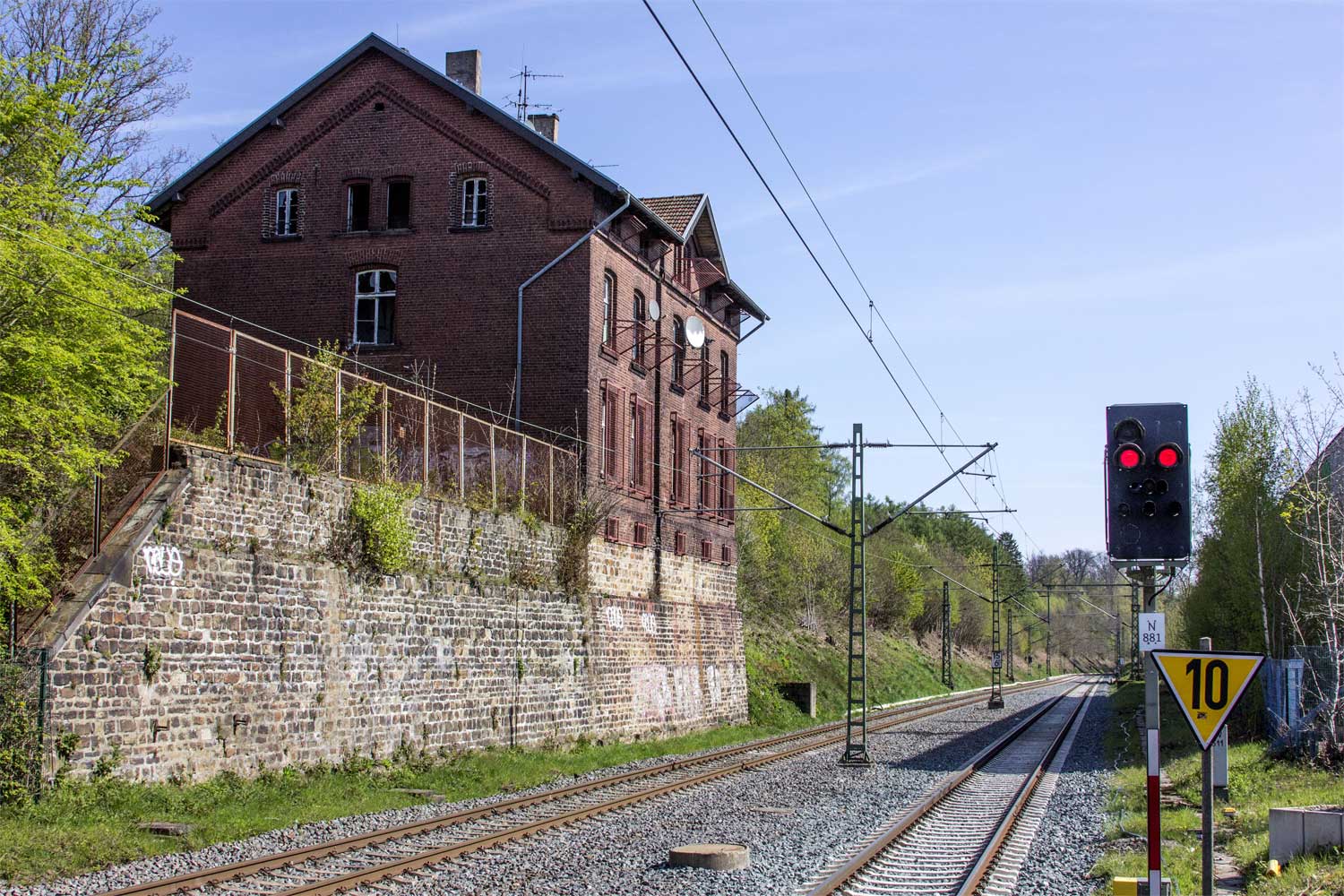

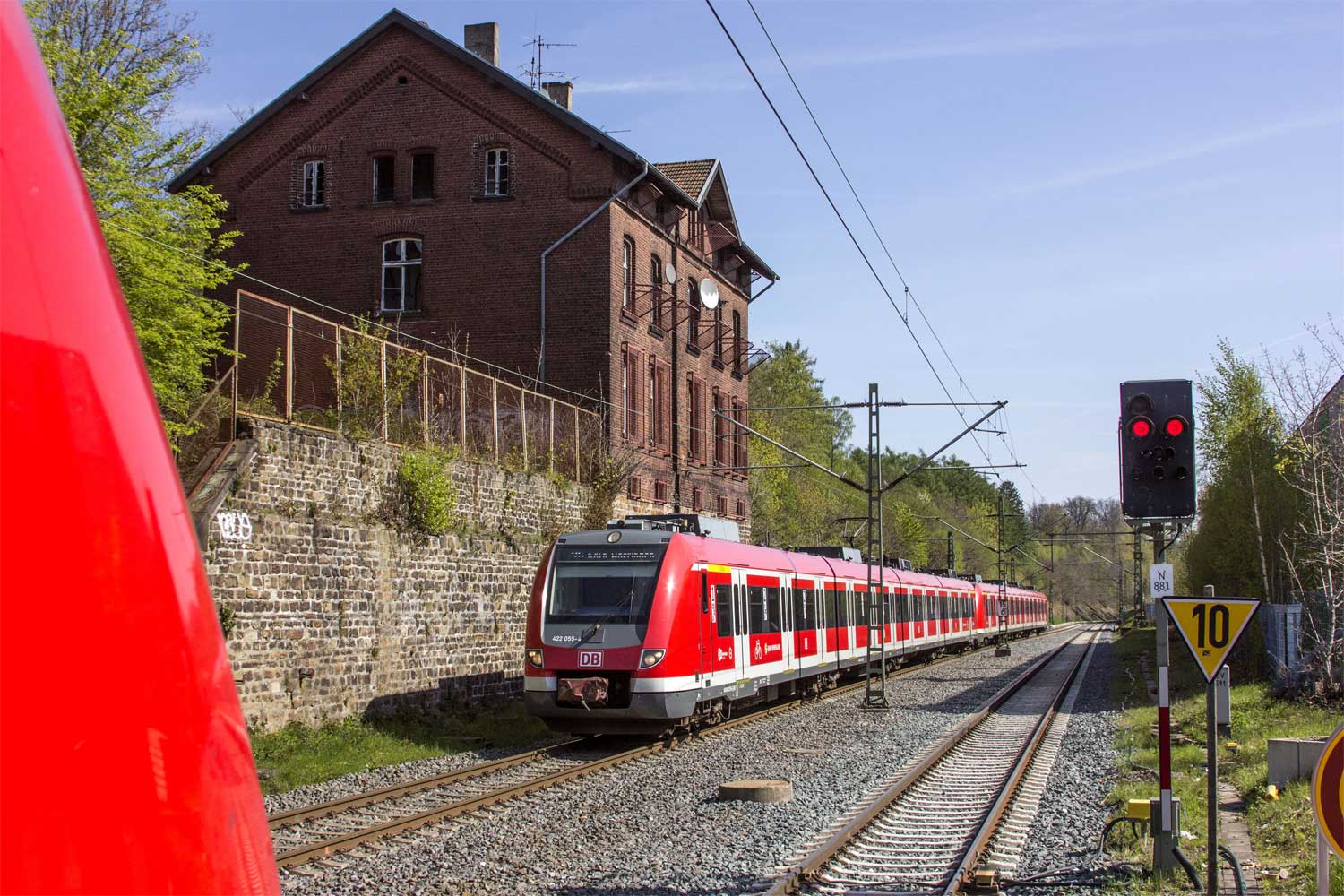

Hösel 15,47

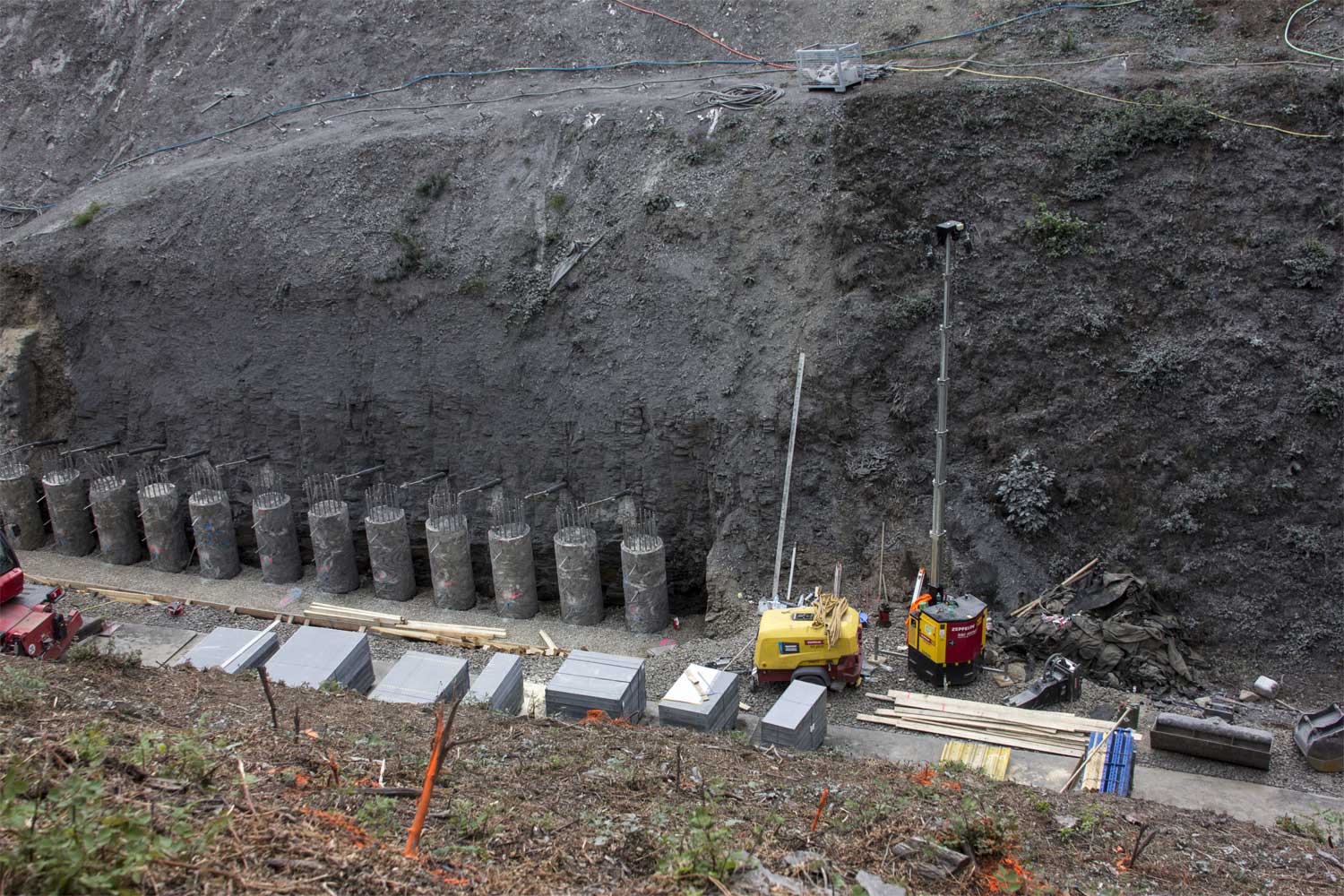

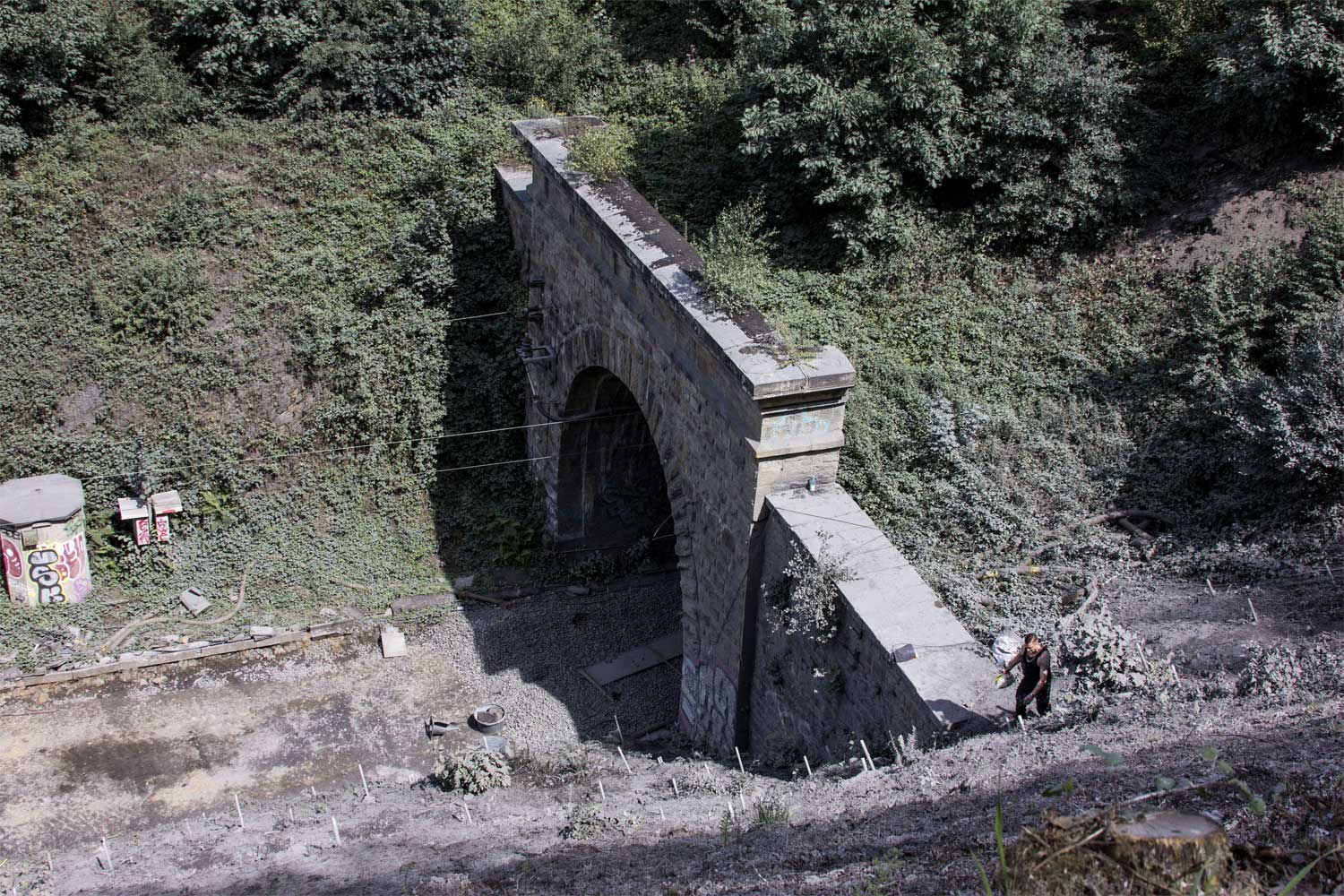

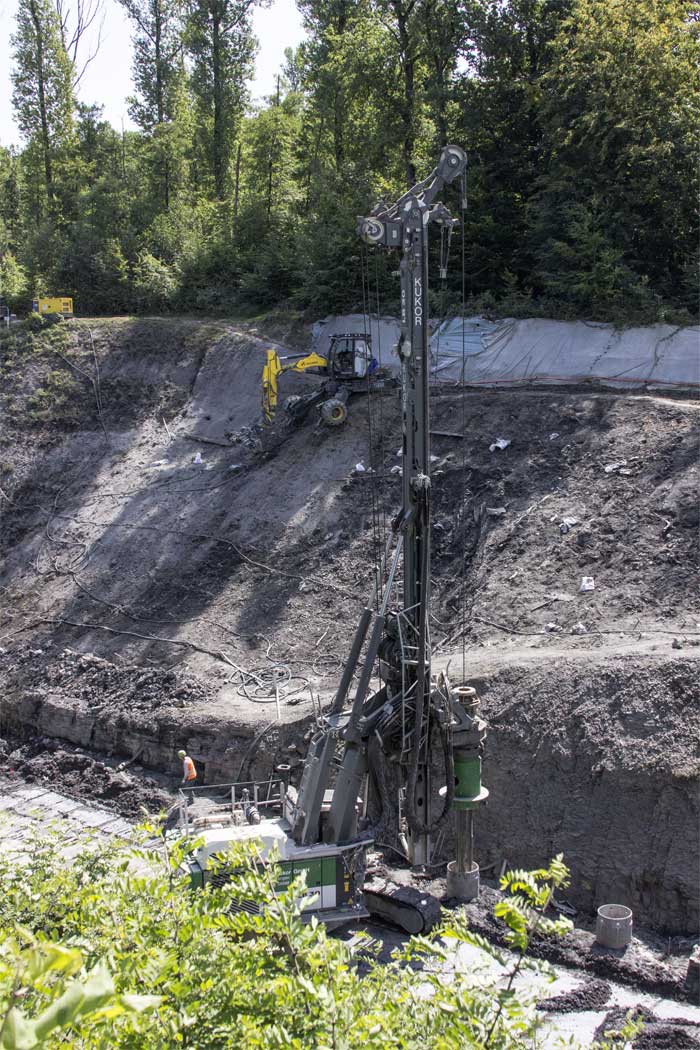

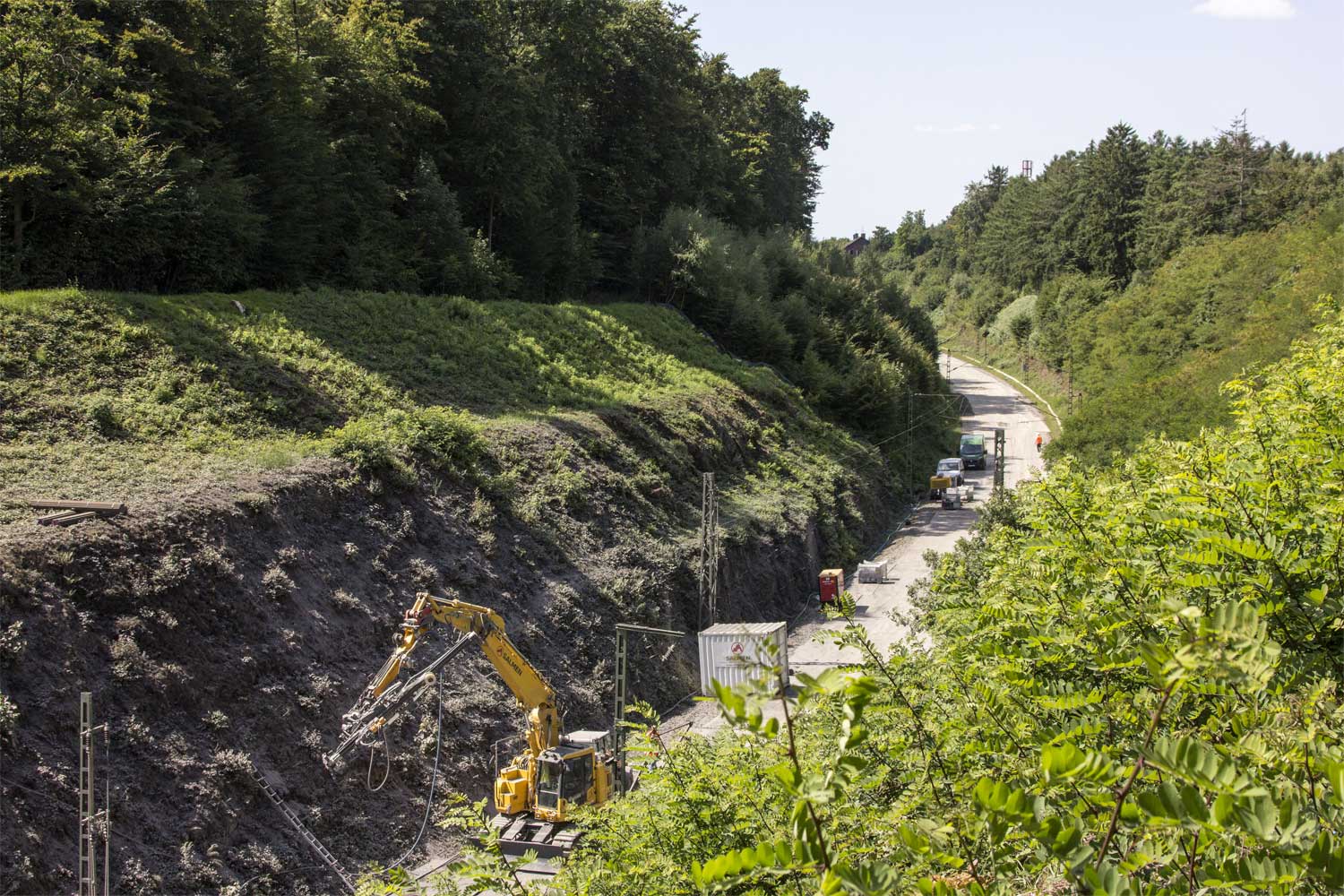

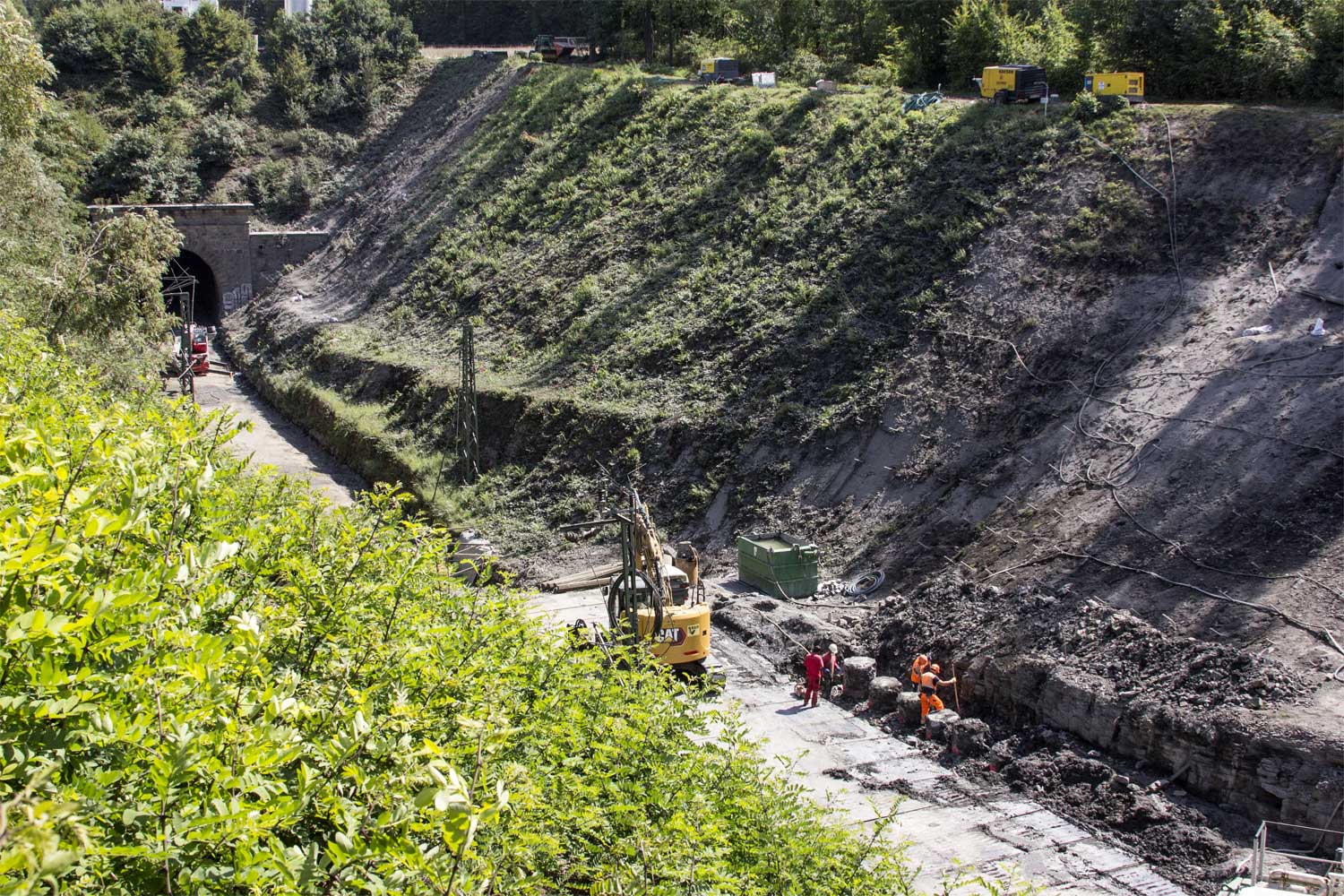

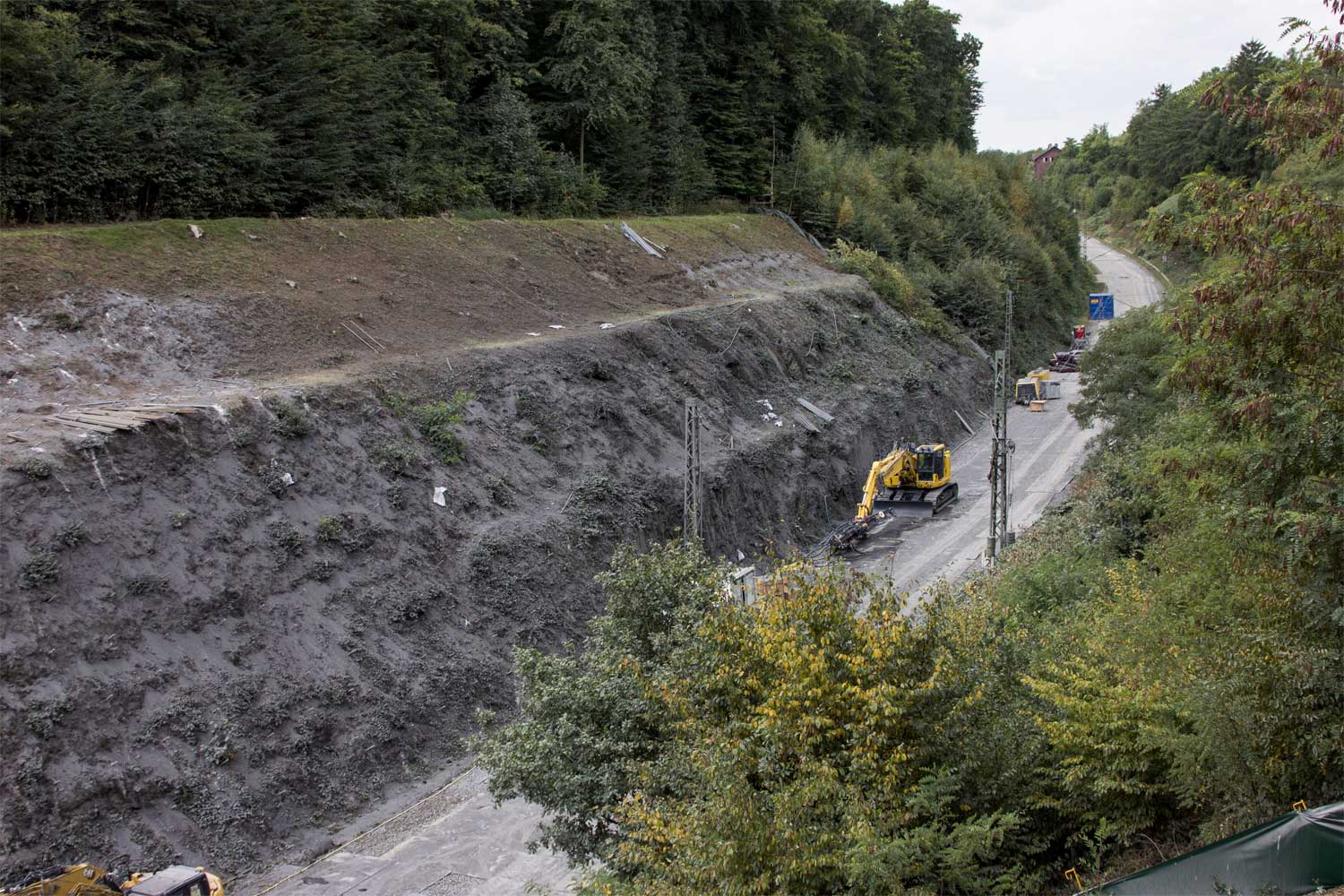

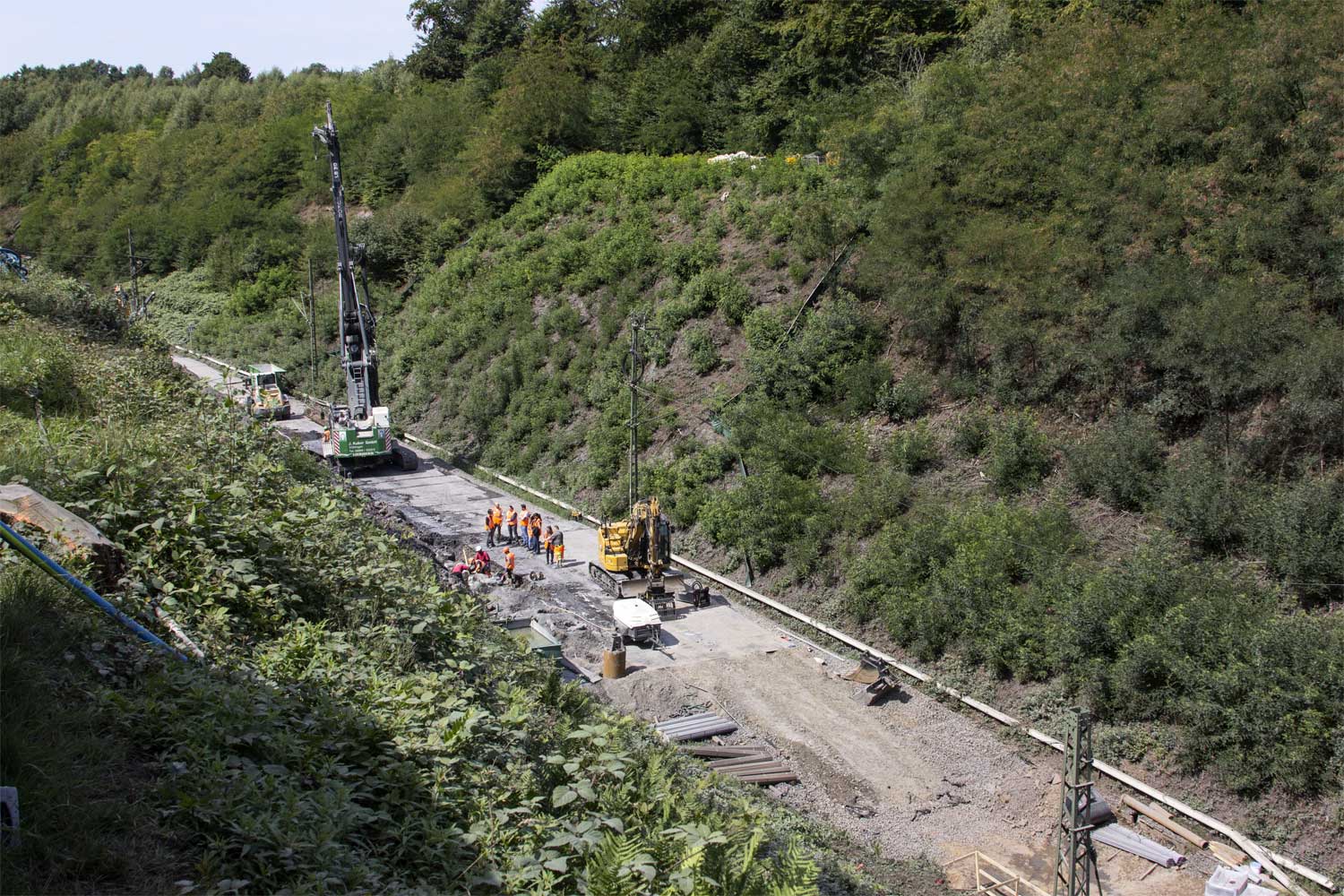

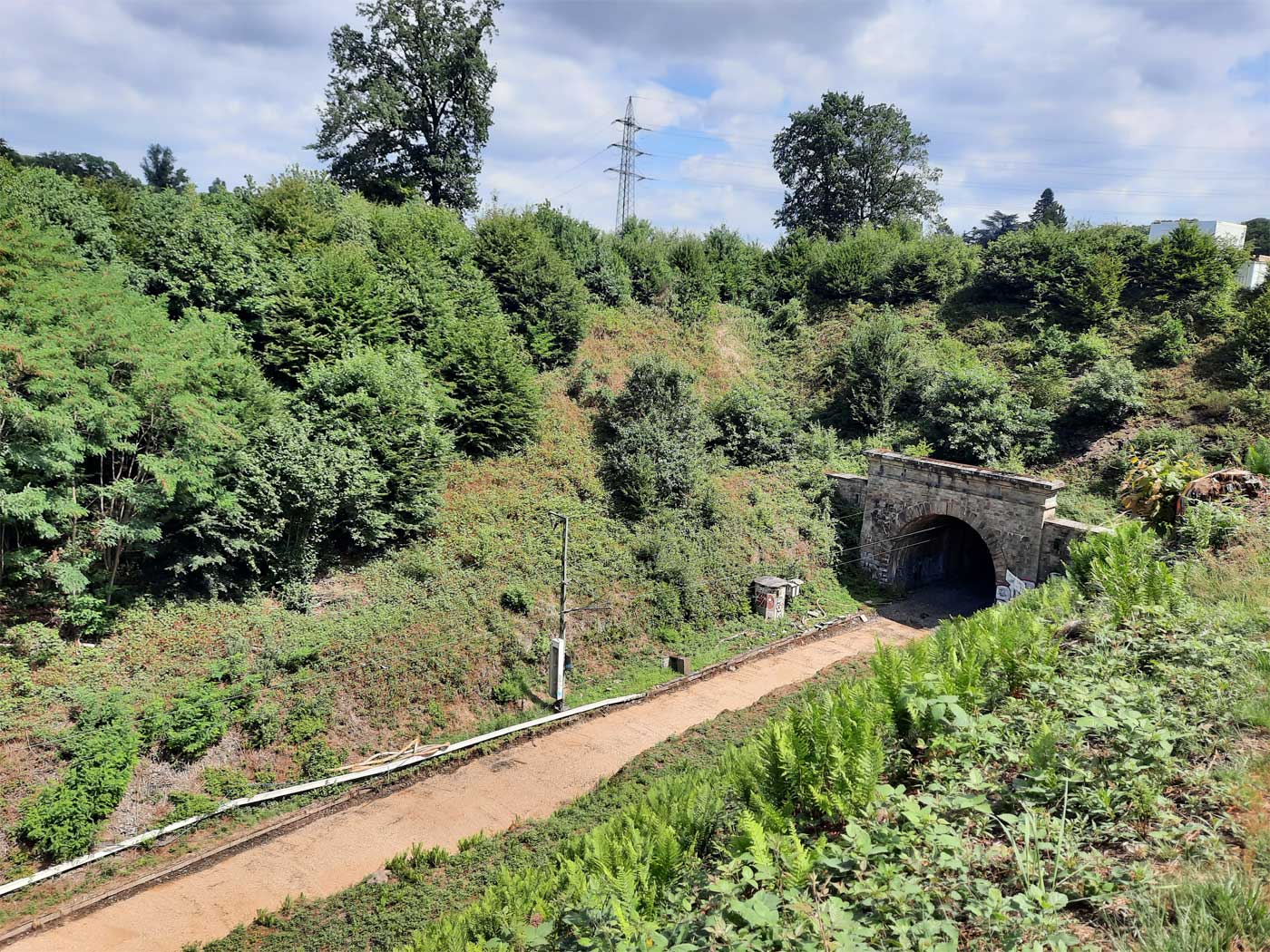

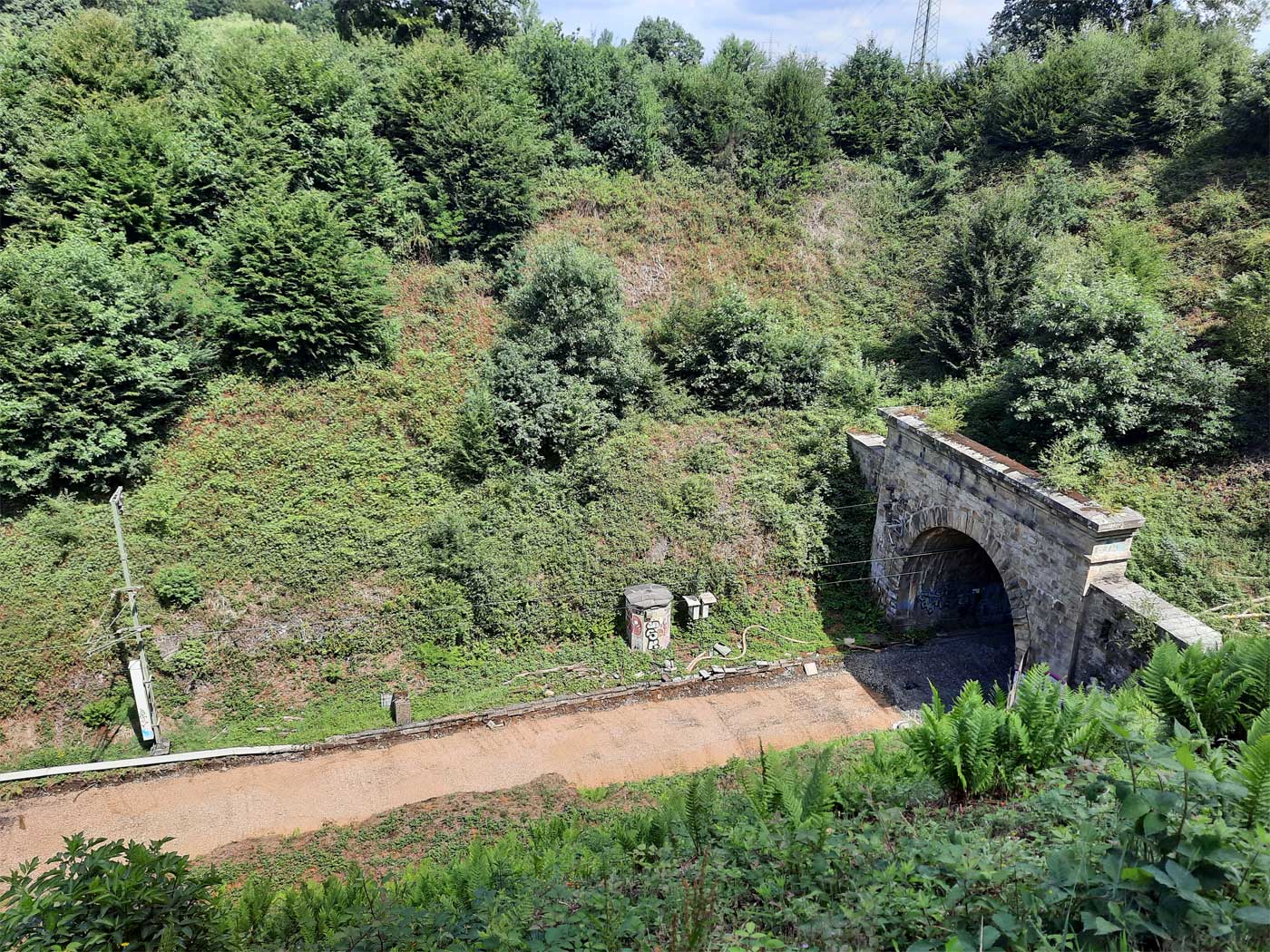

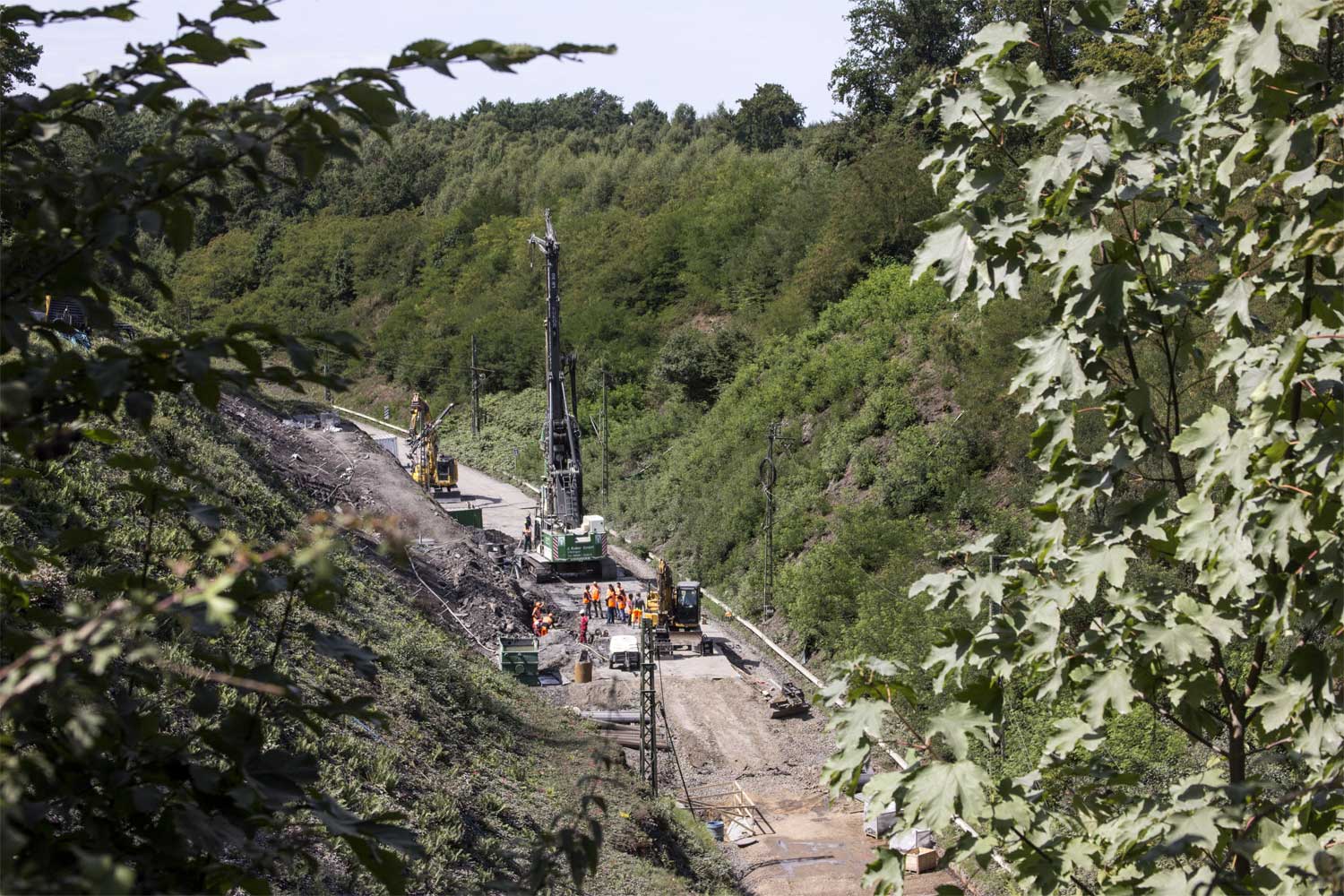

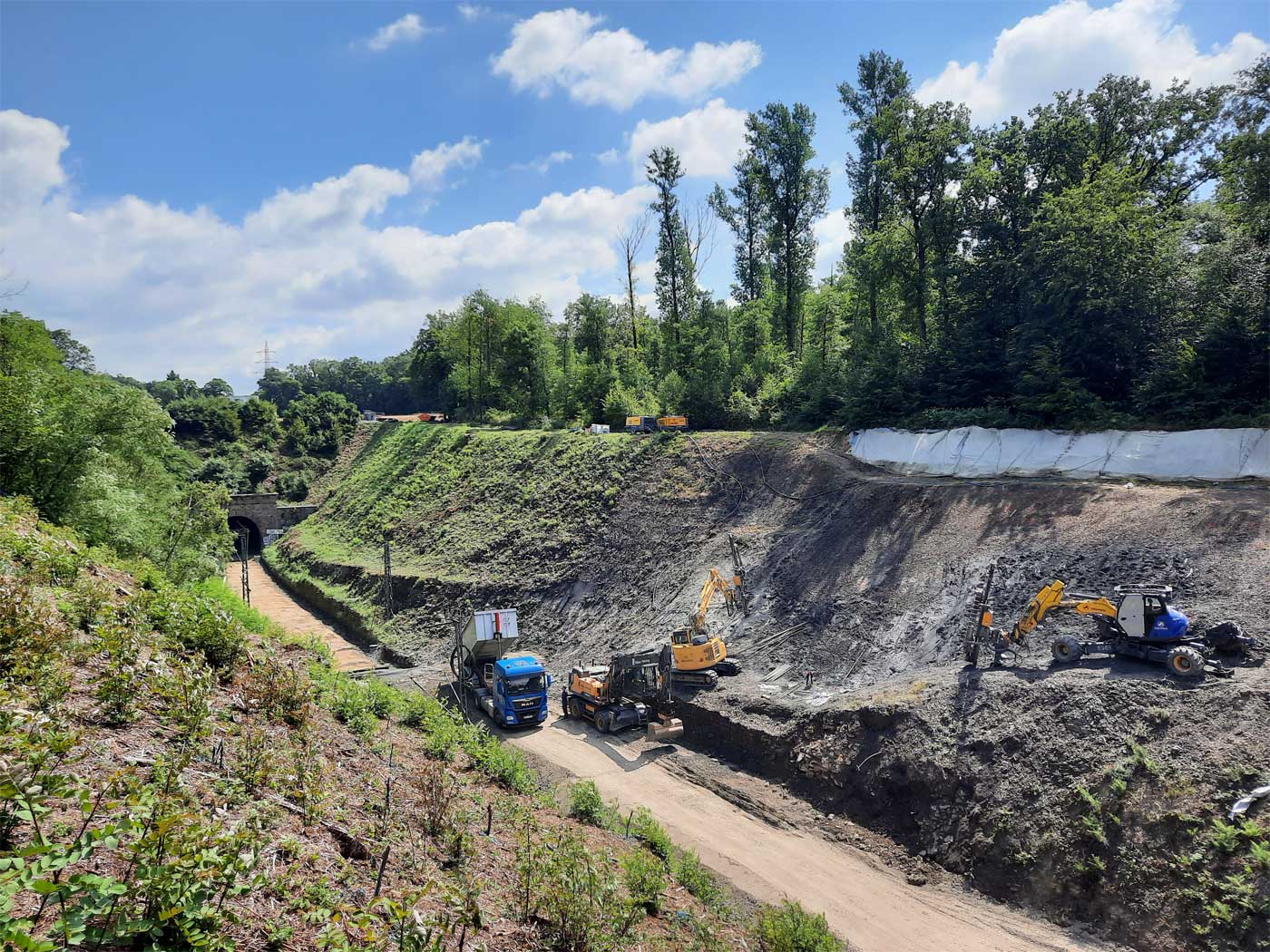

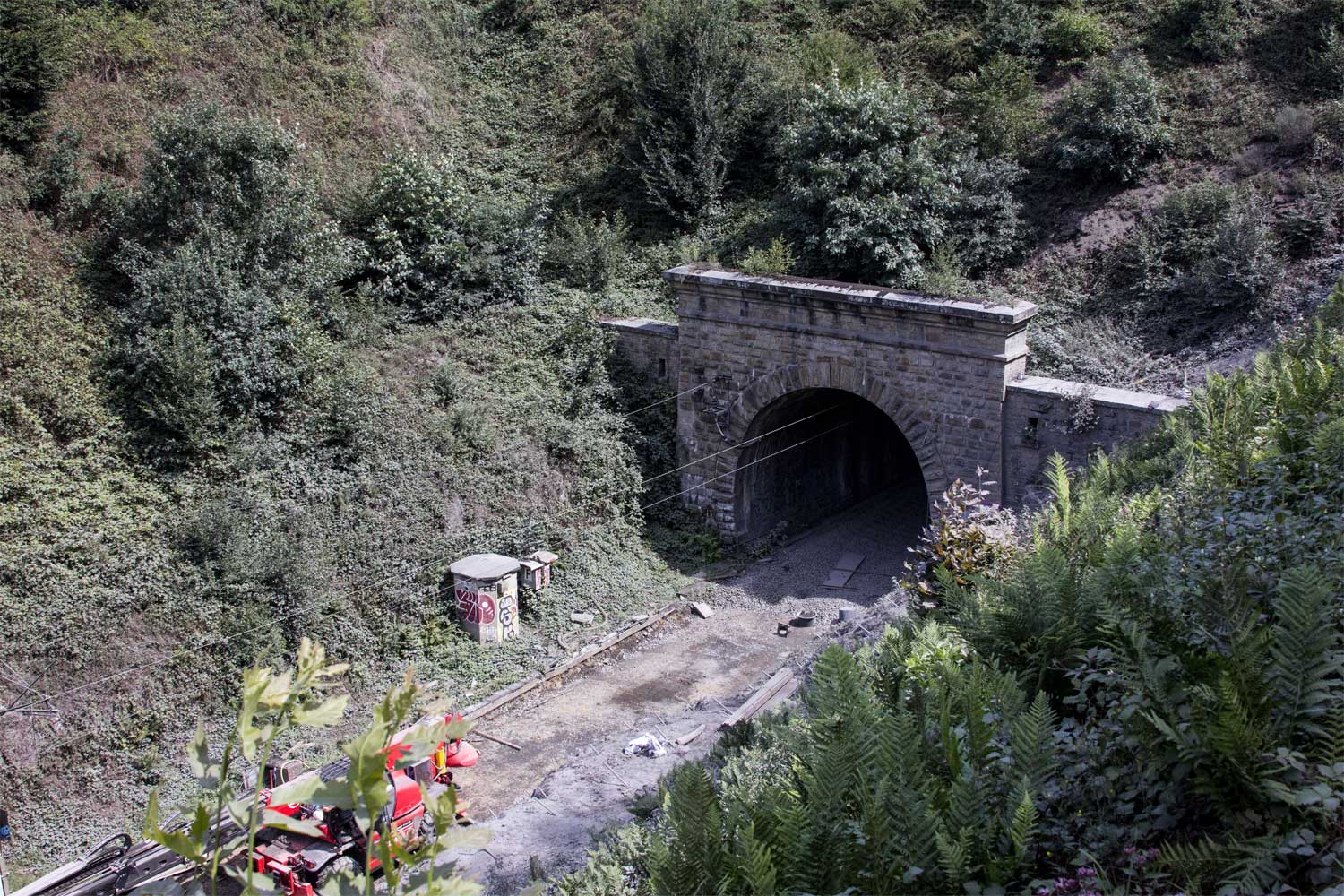

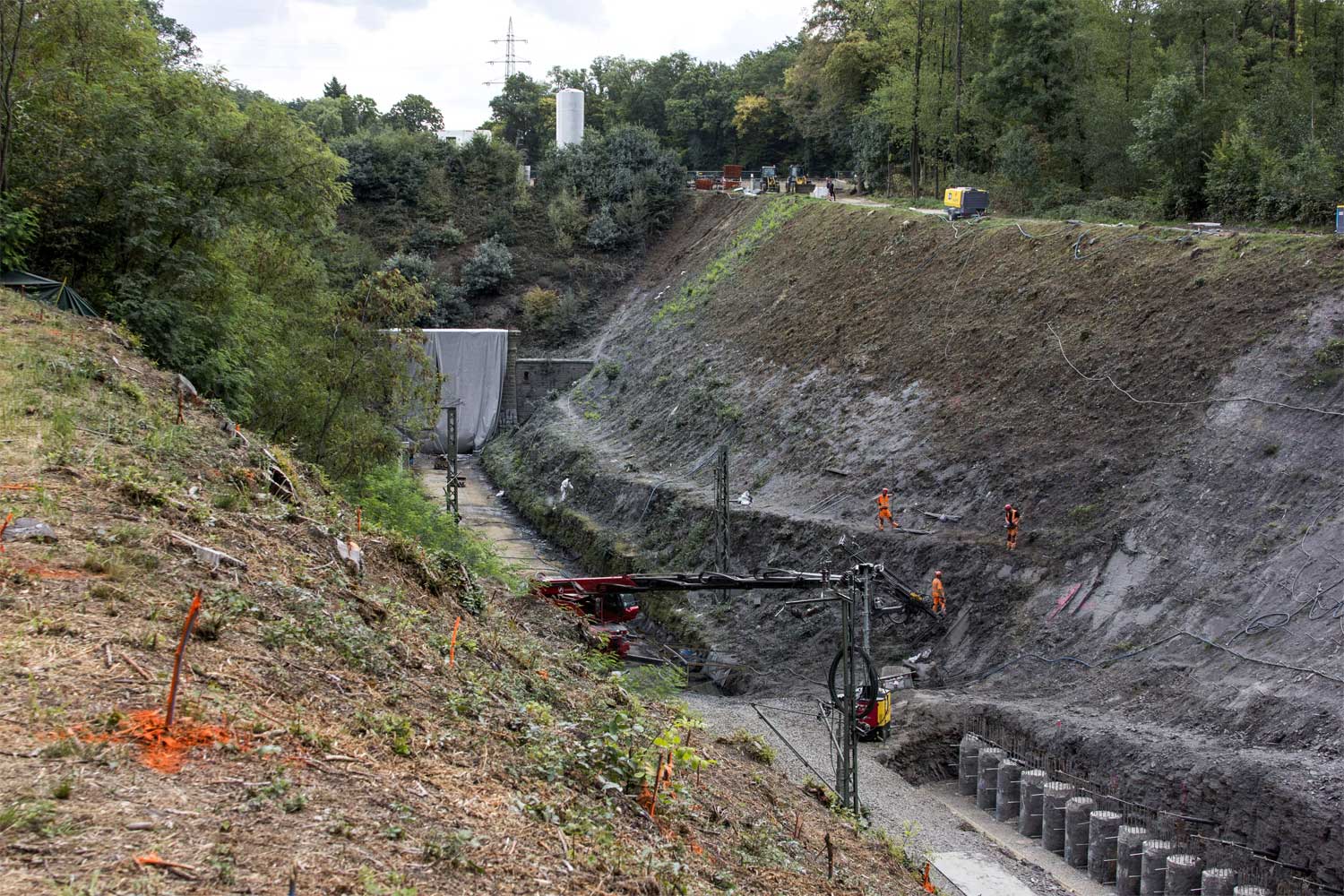

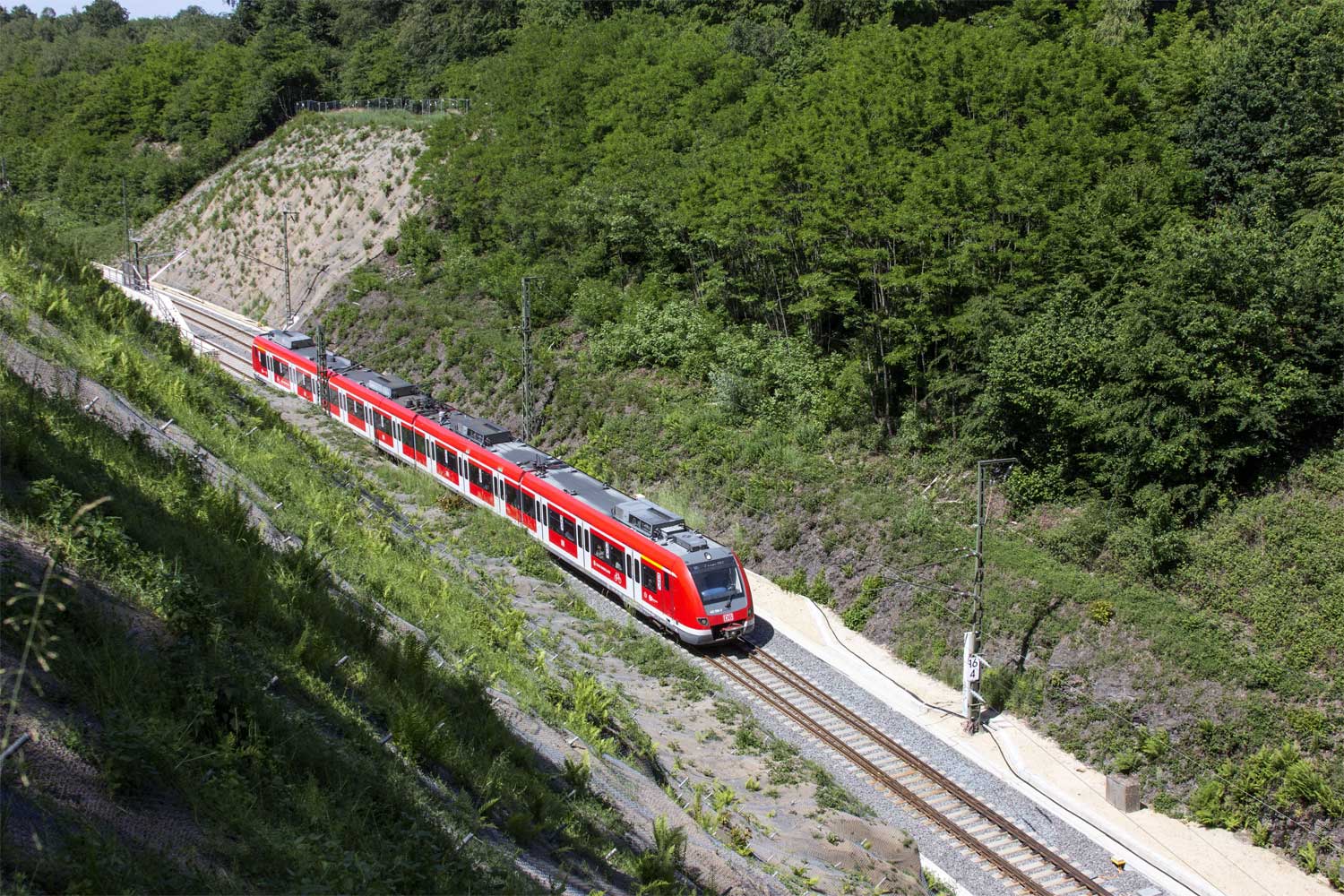

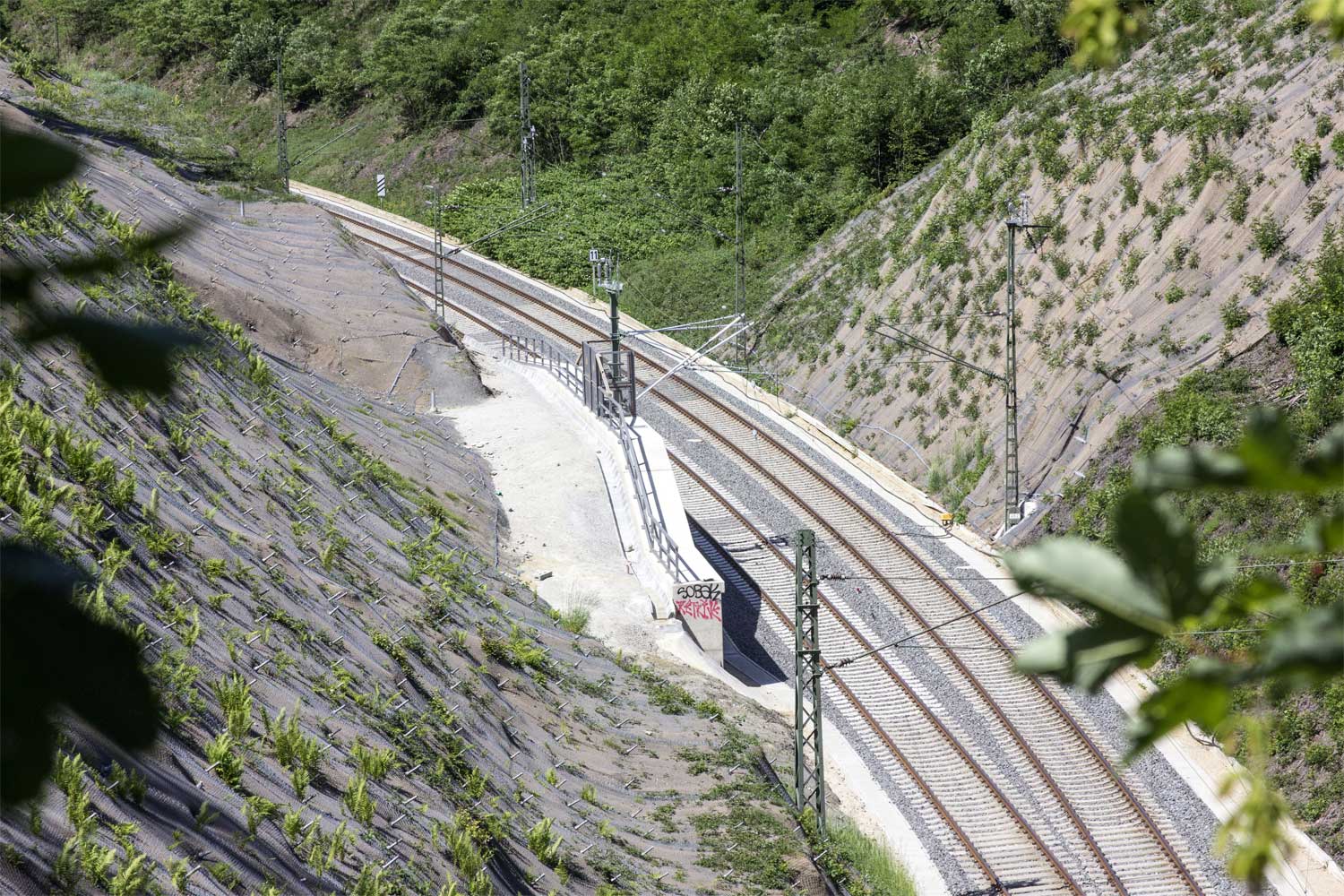

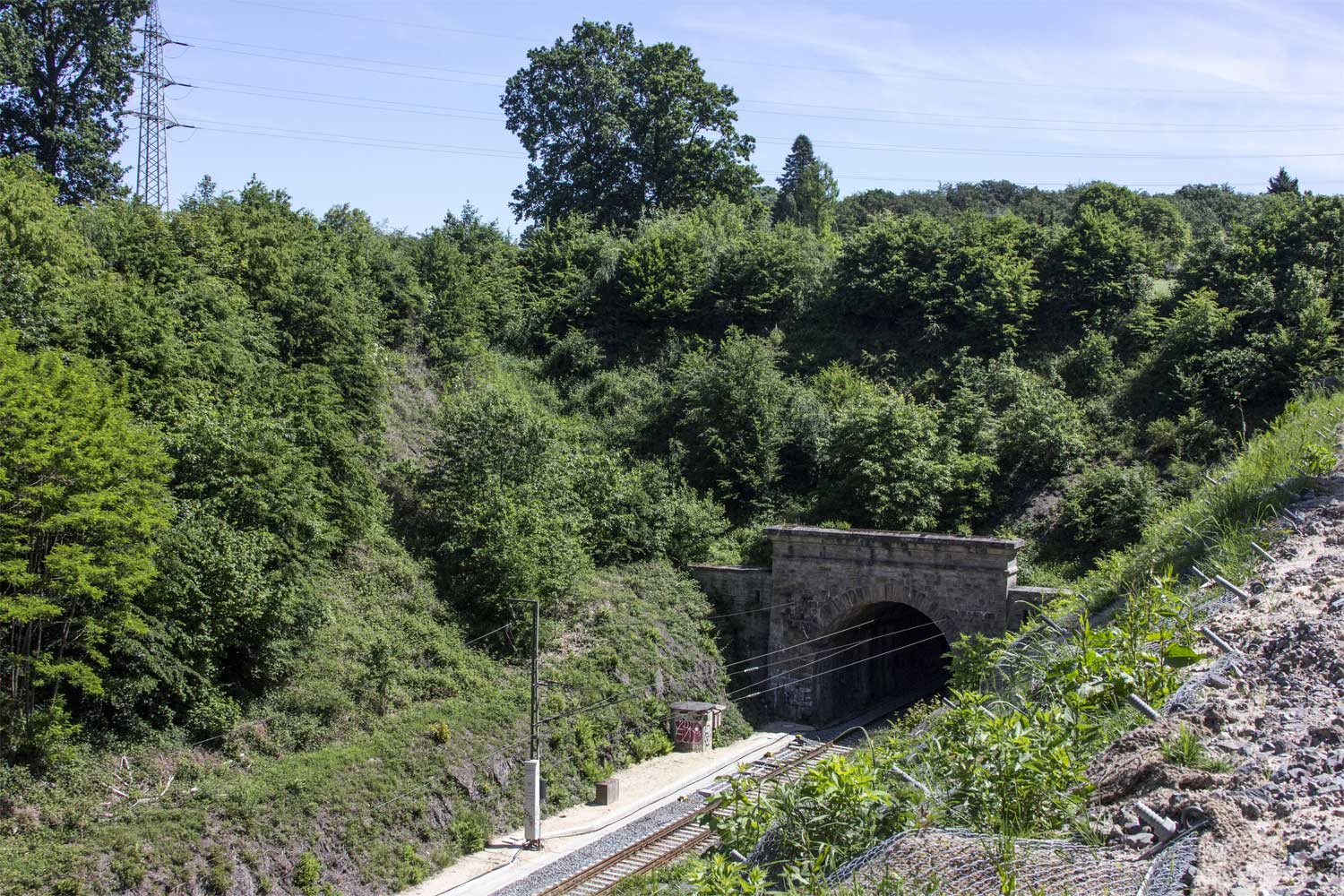

Tunnelanfang 16,417
Höseler Tunnel   303 m (Angabe1951) auch: 326 m; 372 m; Juni 1915 Kürzung um 100 m
Tunnelende 16,720
Abzw Pusch 19,37 km 25,74 der Strecke Abzw Oberdüssel 0,0 - Wülfrath 3,73 - Velbert 13,18 - Abzw Pusch 25,74
Kettwig-Stausee 19,45

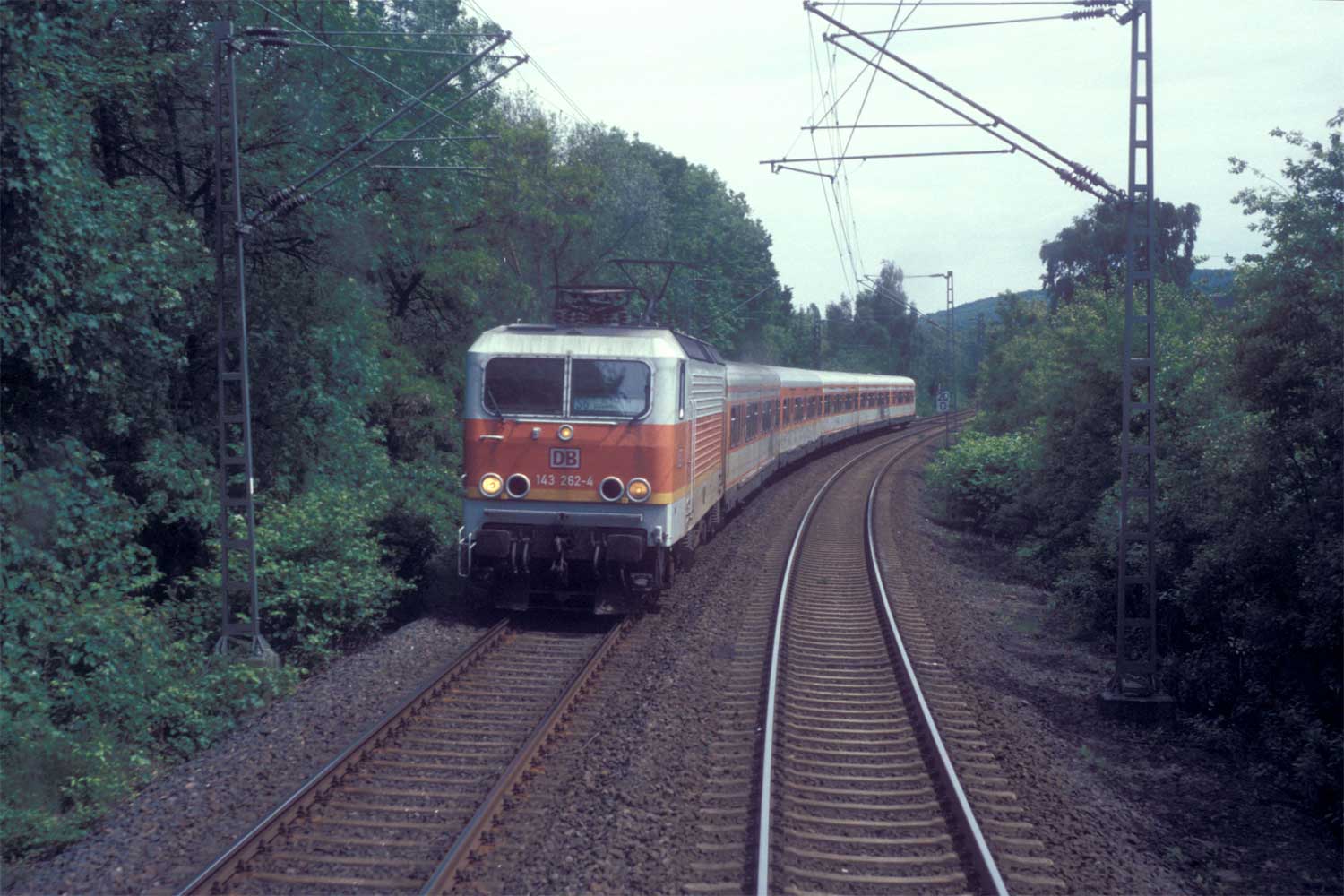

Kettwig 20,74 km 0,0 der Strecke Kettwig 0,0 - Mülheim (Ruhr)-Styrum 14,66
Bk Auer 22,70
Essen-Werden 24,97 km 0,0 der Strecke Essen-Werden 0,0 - Essen Hbf 8,77
Bk Baldeney 28,07
Essen-Heisingen 31,61
Essen-Kupferdreh 33,50 km 26,14 der Strecke Wuppertal-Vohwinkel 0,21 - Essen-Kupferdreh 26,14
Essen-Überruhr 38,02 km 0,0 der Strecke Essen-Überruhr 0,0 - Essen-Steele 2,27 - Bochum-Dahlhausen 7,00 - Bochum-Weitmar 12,25 - Bochum-Langendreer 21,44
Altendorf (Ruhr) 42,73 km 15,01 der Strecke Mülheim (Ruhr)-Heißen -0,31 - Altendorf (Ruhr) 15,01
Bochum-Dahlhausen 45,15 km 7,00 der Strecke Essen-Überruhr 0,0 - Essen-Steele 2,27 - Bochum-Dahlhausen 7,00 - Bochum-Weitmar 12,25 - Bochum-Langendreer 21,44
Hattingen (Ruhr) 49,30 kommend von Düsseldorf Hbf
  49,10 gehend nach Hagen
    Überlänge 200 m
    km 22,33 der Strecke Wichlinghausen -0,04 - Hattingen (Ruhr) 22,33
Tunnelanfang 52,891
Blankensteiner Tunnel   73,70 m
Tunnelende 52,964
Blankenstein Burg 54,60
Blankenstein (Ruhr) 56,34
Herbede 59,28
Witten-Bommern Gbf 62,73
Witten-Bommern 64,10
Wengern Ost 67,50 km 1,91 der Strecke Witten-Höhe 0,0 - Wengern Ost 1,91
Oberwengern 70,09
Volmarstein 71,98
Bk Schönfeld 73,41
Vorhalle 76,02 Der Bahnhof wurde am 9. März 1849 als Bahnhof Herdecke eröffnet. Spätere Namen waren in den 1880er Jahren Herdecke Süd, anschließend Herdecke Vorhalle und seit 1912 Vorhalle, bis der Bahnhof in den 1950er Jahren seinen heutigen Namen Hagen-Vorhalle erhielt.
    km 4,27 der Strecke Hagen Hbf 0,10 - Witten Hbf 15,15 - Dortmund Hbf 31,35
    km 1,67 der Strecke Abze Bechelte 0,0 - Vorhalle 1,67
  è km 76,02 der abgehenden Strecke (Düsseldorf Hbf 0,0) - Vorhalle 76,02 - Hagen Hbf 80,17 mit weiterlaufender Kilometrierung (Streckenverzweigung mit gemeinsamen Nullpunkt Düsseldorf Hbf)
  è km 76,02 der abgehenden Strecke (Düsseldorf Hbf 0,0) - Vorhalle 76,02 - Stw XIV 77,49 (Hagen Gbf) mit weiterlaufender Kilometrierung (Streckenverzweigung mit gemeinsamen Nullpunkt Düsseldorf Hbf)
Abzw Jo 76,83 km 0,0 der Strecke Abzw Jo 0,0 - Herdecke 3,41
    km 3,50 der Strecke Hagen Hbf 0,10 - Witten Hbf 15,15 - Dortmund Hbf 31,35
Abzw Einhaus 77,71 km 1,61 der Strecke Abzw Bechelte 0,0 - Abzw Einhaus 1,61 - Abzw Hohensyburg 5,77
    km 0,0 zur Strecke Abzw Jo 0,0 - Herdecke 3,41
    km 0,92 der Strecke von Abzw Stw XIV
Hengstey (Hagen) 80,16 heute: Hagen-Hengstey
    km 147,79 der Strecke Aachen Hbf 1,87 - Mönchengladbach Hbf 63,91 - Neuss 80,95 - km 83,73 = 80,24 (siehe Tabelle 6, Ziffer 3) - Düsseldorf Hbf 88,41 - Warburg (Westf) 292,94 - Kassel Hbf 345,18
    km 6,10 der Strecke Hagen Hbf 0,0 - Finnentrop 61,13 - Siegen-Weidenau 103,55 - Haiger 129,12 (Angabe Karte Wuppertal 1948: 128,64)
    km 4,13 der StreckeAbzw Bechelte 0,0 - Abzw Einhaus 1,61 - Abzw Hohensyburg 5,77
Kabel 82,45 heute: Hagen-Kabel
    km 8,07 der Strecke Hagen Hbf 0,0 - Finnentrop 61,13 - Siegen-Weidenau 103,55 - Haiger 129,12 (Angabe Karte Wuppertal 1948: 128,64)
    km 1,40 der Strecke Abzw Hohensyburg 0,0 - Kabel 1,40 (Ostgleis)
    km 1,78 der Strecke Abzw Hohensyburg 0,0 - Kabel 1,78 (Westgleis)



Seitenanfang

Stand der Kilometrierung: 1977

Düsseldorf Hbf 0,0 km 88,41 der Strecke Aachen Hbf 1,87 - Mönchengladbach Hbf 63,91 - Neuss 80,95 - km 83,73 = 80,24 (siehe Tabelle 6, Ziffer 3) - Düsseldorf Hbf 88,41 - Warburg (Westf) 292,94 - Kassel Hbf 345,18
    km 88,40 der Strecke Abzw Düsseldorf-Bilk 87,67 - Düsseldorf Hbf 88,40
    km 39,48 der Strecke Köln-Deutz 0,0 - Düsseldorf Hbf 39,48 - Duisburg Hbf 63,10 - Oberhausen Hbf 70,71 - Wanne-Eickel Hbf 94,54 - Dortmund Hbf 119,51 - Hamm Pbf 150,73
    km 39,50 der S-Bahnstrecke Köln Hbf 0,0 - Langenfeld (Rheinl) 20,22 - Düsseldorf Hbf 39,50 - Duisburg Hbf 63,11
    km 5,70 der Strecke Düsseldorf-Eller 0,0 - Düsseldorf Hbf 5,70
    km 0,0 der Strecke Düsseldorf Hbf 0,0 - Düsseldorf Abstellbf. 4,27
    km 0,0 der Strecke Düsseldorf Hbf 0,0 - Abzw. Flingern 2,29 - Abzw. Hardt 3,64
    km 0,0 der Strecke Düsseldorf Hbf 0,0 - Abzw. Präsident Loewel 5,83
Düsseldorf-Derendorf 3,15



Abzw. Vogelsang 5,17
Düsseldorf-Rath Mitte 6,00
  7,00
Düsseldorf-Rath 7,00
+ 139 m
km 21,29 der Strecke Mülheim (Ruhr)-Speldorf 0,18 - Duisburg-Wedau 5,70 - Opladen 48,06 - Köln-Kalk Nord 63,17 - Troisdorf 81,19 ­Neuwied 135,81 - km 154,66 (vor Niederlahnstein) = [km 125,70 - Frankfurt (Main) Hbf 0,0] (siehe auch Tabelle 3, Ziffer 2)
  7,0
+ 2194 m

  = Überlänge 2094 m
  7,10
Ratingen Ost 9,81
Hösel 15,46
Tunnelanfang 16,417
Höseler Tunnel   303 m (Angabe1951) auch: 326 m; 372 m; Juni 1915 Kürzung um 100 m
Tunnelende 16,720
Kettwig-Stausee 19,51
Kettwig 20,72
Essen-Werden 24,97 km 0,0 der Strecke Essen-Werden 0,0 - Essen Hbf 8,77

Streckenunterbrechung

Essen-Heisingen 31,61
Essen-Kupferdreh 33,50 km 26,14 der Strecke Wuppertal-Vohwinkel 0,21 - Essen-Kupferdreh 26,14
Essen-Überruhr 38,02 km 0,0 der Strecke Essen-Überruhr 0,0 - Essen-Steele 2,27 - Bochum-Dahlhausen 7,00 - Bochum-Langendreer 21,44

Streckenunterbrechung

Bochum-Dahlhausen 45,16 km 7,00 der Strecke  Essen-Überruhr 0,0 - Essen-Steele 2,27 - Bochum-Dahlhausen 7,00 - Streckenunterbrechung - Bochum-Weitmar 12,27 - Bochum-Langendreer 21,43
Hattingen (Ruhr) 49,37 km 22,34 der Strecke Wuppertal-Wichlinghausen 0,0 - Hattingen (Ruhr) 22,34
Überlänge 200 m   km 49,3 + 300 m = km 49,4
Tunnelanfang 52,891
Blankensteiner Tunnel   73,70 m
Tunnelende 52,964
Blankenstein (Ruhr) 56,34
Herbede 59,27
Witten-Bommern 63,01
Wengern Ost 67,51 km 1,92 der Strecke Witten-Höhe 0,01 - Wengern Ost 1,92
Oberwengern 70,10
Abzw Schönfeld 73,7
Hagen-Vorhalle 76,00 km 4,29 der Strecke Hagen Hbf 0,10 - Witten Hbf 15,25 - Dortmund Hbf 31,37
    km 1,67 der Strecke Abzw Bechelte 0,0 - Hagen-Vorhalle 1,67
  è km 76,00 der abgehenden Strecke (Düsseldorf Hbf 0,0) - Hagen-Vorhalle 76,00 - Hagen Hbf 80,17 mit weiterlaufender Kilometrierung (Streckenverzweigung mit gemeinsamen Nullpunkt Düsseldorf Hbf)
  è km 76,00 der abgehenden Strecke (Düsseldorf Hbf 0,0) - Hagen-Vorhalle 76,00 - Stw. Hgf (Ost) 77,49 (Hagen Gbf) mit weiterlaufender Kilometrierung (Streckenverzweigung mit gemeinsamen Nullpunkt Düsseldorf Hbf)
Abzw Yo 76,83 km 0,0 der Strecke Abzw Yo 0,0 - Herdecke 3,40
    km 3,50 der Strecke Hagen Hbf 0,10 - Witten Hbf 15,25 - Dortmund Hbf 31,37
Abzw Einhaus 77,50 km 1,61 der Strecke Abzw Bechelte 0,0 - Abzw Hohensyburg 5,77
    km 0,92 der Strecke Stw Hgf Ost 0,1 - Abzw Einhaus 0,92
    km 145,15 der Strecke Aachen Hbf 1,87 - Mönchengladbach Hbf 63,91 - Neuss 80,95 - km 83,73 = 80,24 (siehe Tabelle 6, Ziffer 3) - Düsseldorf Hbf 88,41 - Warburg (Westf) 292,94 - Kassel Hbf 345,18
Hagen-Kabel 82,46 km 8,07 der Strecke Hagen Hbf 0,0 - Finnentrop 61,13 - Siegen-Weidenau 103,55 - Haiger 129,12 (Angabe Karte Wuppertal 1948: 128,64)
    km 1,78 der Strecke Abzw Hohensyburg 0,0 - Kabel 1,78 (Westgleis)



Seitenanfang

Stand der Kilometrierung: 2002

Düsseldorf Hbf -0,01 km 88,40 der Strecke Aachen Hbf 1,87 - Mönchengladbach Hbf 63,91 - Neuss 80,94 - km 83,73 = 80,24 (siehe Tabelle 6, Ziffer 3) - Düsseldorf Hbf 88,40 - Wuppertal Hbf 115,37 - Warburg (Westf) 292,91 - Kassel Hbf 345,18
    km 39,50 der Strecke Köln Hbf 0,0 - Düsseldorf Hbf 39,50 - Duisburg Hbf 63,11 (S-Bahn; Streckennummer: 2670)
    km 39,47 der Strecke Köln-Messe/Deutz 0,0 - Düsseldorf Hbf 39,47 - Duisburg Hbf 63,11 - Oberhausen Hbf 70,70 - Gelsenkirchen Hbf 89,13 - Dortmund Hbf 119,51 - Hamm (Westf) Pbf 150,73 (Streckenummer: 2650)
    km 11,12 der Strecke Neuss 0,25 - Düsseldorf Hbf 11,12 - Wuppertal Hbf 38,14 - Schwelm 48,76 - Abzw Linderhausen 50,30 (S-Bahn; Streckennummer: 2525)
    km 5,69 der Strecke Düsseldorf-Eller 0,0 - Düsseldorf Hbf 5,69 (Streckennummer: 2413)
    km 0,0 der Strecke Düsseldorf Hbf 0,0 - Düsseldorf-Unterrath 4,94 (Streckennummer: 2416)
Abzw Düsseldorf-Derendorf Dp 4,01 km 43,51 des Streckenastes Düsseldorf-Derendorf Dp 43,51 - Düsseldorf-Unterrath Karthäuser Weg 47,06 (Streckennummer: 2407)
Abzw Vogelsang 5,36 km 5,38 der Strecke Düsseld-Derendorf, Stw Dnf (Hoch) 3,13 - Abzw Vogelsang 5,38 (Streckennummer: 2401)
Düsseldorf-Rath Mitte 6,03
Düsseldorf-Rath 7,00
+ 139 m
km 21,29 der Strecke Mülheim (Ruhr)-Speldorf 0,18 - Duisburg-Wedau 5,72 - Opladen 48,07 - Köln-Kalk Nord 62,95 - Troisdorf 81,16 ­Neuwied 135,81 - km 154,66 (vor Niederlahnstein) = [km 125,70 - Frankfurt (Main) Hbf 0,0] (siehe auch Tabelle 3, Ziffer 2) (Streckennummer: 2324)
  7,0
+ 2194 m

  = Überlänge 2094 m
  7,10
Ratingen Ost 9,84

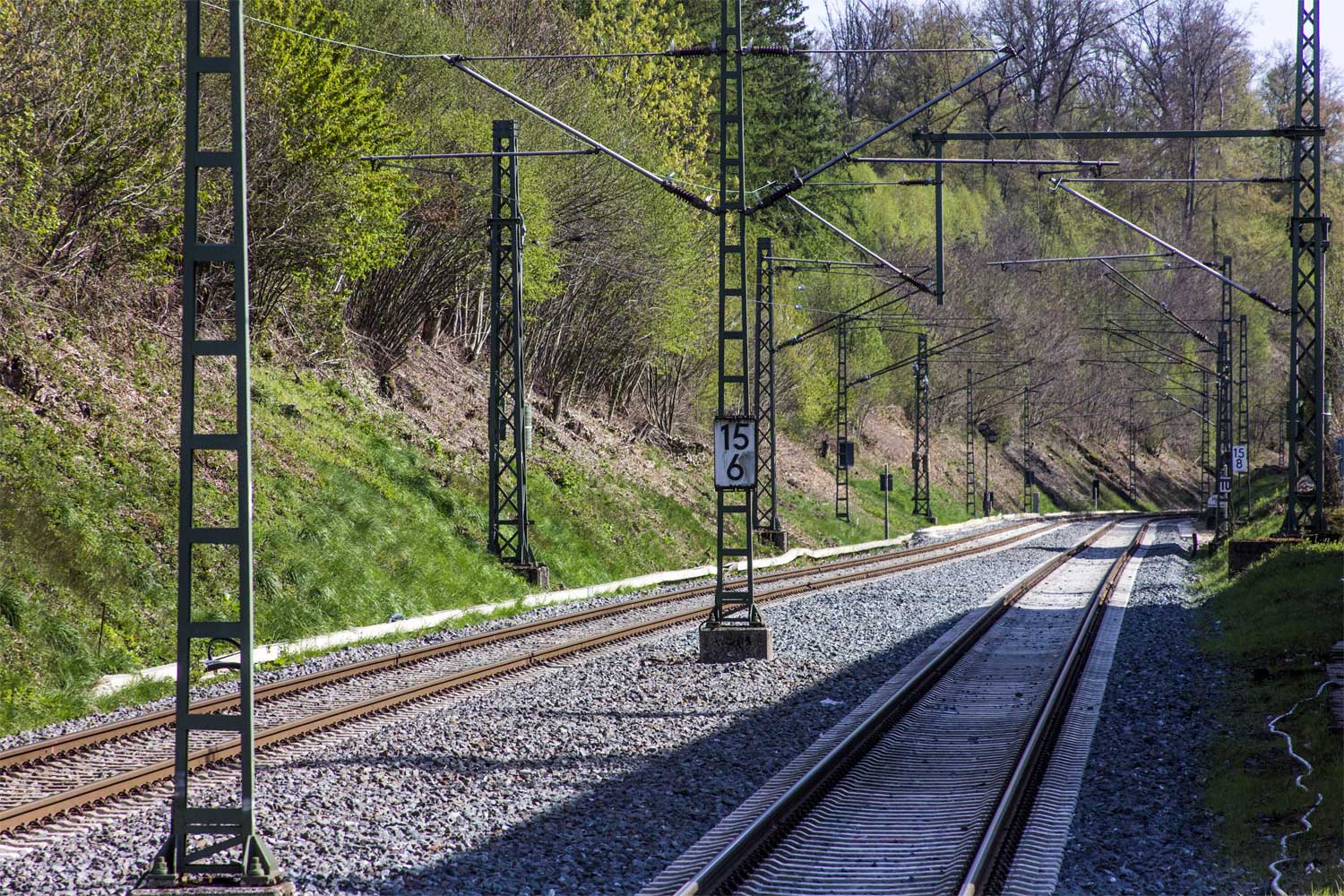

Hösel 15,46
Tunnelanfang 16,417
Höseler Tunnel   303 m (Angabe1951) auch: 326 m; 372 m; Juni 1915 Kürzung um 100 m
Tunnelende 16,720
Kettwig-Stausee 19,44
Kettwig 20,72

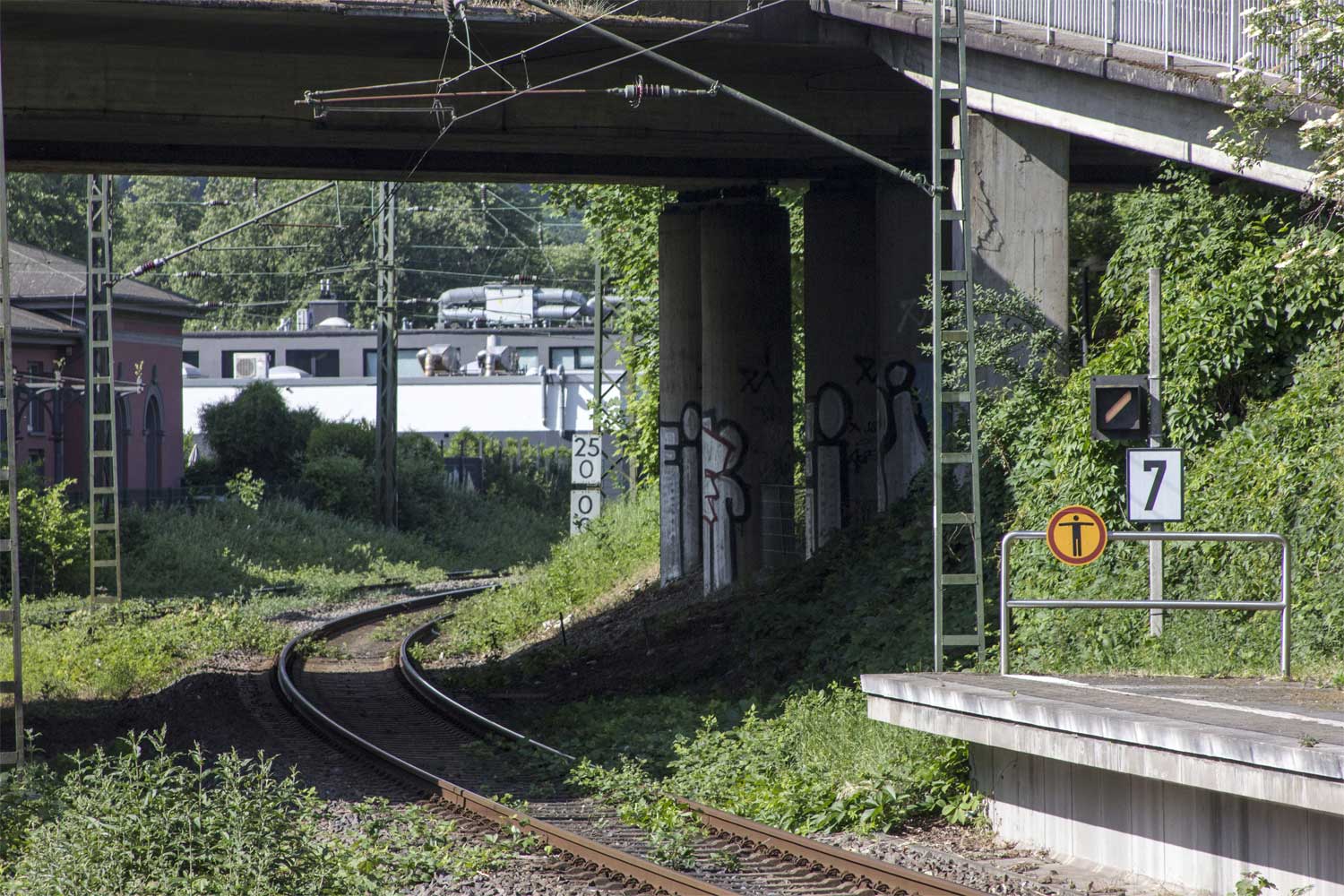

Essen-Werden 25,25 km 0,25 der Strecke Essen-Werden 0,25 - Essen Hbf 8,78

Streckenunterbrechung

Essen-Kupferdreh
Hespertalbahn
33,74 km 26,40 der Strecke Wuppertal-Vohwinkel 0,23 - Essen-Kupferdreh 25,84 - Essen-Kupferdreh Hespertalbahn 26,40
Essen-Holthausen 36,49
Essen-Überruhr 37,80 km 0,0 der Strecke Essen-Überruhr 0,0 - Essen-Steele 2,27 - Bochum-Dahlhausen 7,00

Streckenunterbrechung

Bochum-Dahlhausen 45,15 km 7,00 der Strecke  Essen-Überruhr 0,0 - Essen-Steele 2,27 - Bochum-Dahlhausen 7,00 - Streckenunterbrechung - Bochum-Weitmar 12,27 - Bochum-Langendreer 21,43
Hattingen (Ruhr) 49,37 km 22,34 der Strecke Wuppertal-Wichlinghausen 0,0 - Hattingen (Ruhr) 22,34
Überlänge 200 m   km 49,3 + 300 m = km 49,4
Tunnelanfang 52,891
Blankensteiner Tunnel   73,70 m
Tunnelende 52,964
Blankenstein (Ruhr) 56,34
Herbede 59,27

Streckenunterbrechung

Wengern Ost 67,51 km 4,57 der Strecke Witten Hbf 0,0 - Wengern Ost 4,57
Abzw Schönfeld 72,80 2 abgehende Strecken Ri Gbf
Hagen-Vorhalle 76,00 km 4,29 der Strecke Hagen Hbf 0,08 - Witten Hbf 15,15 - Dortmund Hbf 31,30 (Streckennummer: 2801)
  è km 76,00 der abgehenden Strecke (Düsseldorf Hbf -0,01) - Hagen-Vorhalle 76,00 - Hagen Hbf 80,17 mit weiterlaufender Kilometrierung (Streckenverzweigung mit gemeinsamen Nullpunkt Düsseldorf Hbf)
  è km 76,00 der abgehenden Strecke (Düsseldorf Hbf -0,01) - Hagen-Vorhalle 76,00 - Hagen Gbf Ost 77,5 mit weiterlaufender Kilometrierung (Streckenverzweigung mit gemeinsamen Nullpunkt Düsseldorf Hbf)
Abzw Hagen-Hengstey 80,08 km 4,06 der Strecke (Hagen-Eckesey -0,55 - Abzw Bechelte 0,0) - Abzw Einhaus 1,64 - Abzw Hohensyburg 5,62 (Streckennummer: 2823)
Hagen-Kabel 82,46 km 8,07 der Strecke Hagen Hbf 0,0 - Finnentrop 61,14 - Siegen-Weidenau 103,56 - Haiger 129,12 (Streckennummer: 2800)
    km 1,40 der Strecke Abzw Hohensyburg 0,09 - Hagen-Kabel 1,40 (Streckennummer: 2844)





Seitenanfang

Düsseldorf Hbf - 120 122

km 0,1 gehört aber zur Strecke Düsseldorf Hbf 0,0 - Düsseldorf-Unterrath 4,94 (Streckennummer: 2416)

Foto: Franz Grantl, 27.04.2014



Seitenanfang

km 0,3 in Düsseldorf Hbf

Links die 111 015 kommend aus Duisburg und im Hintergrund eine 111 mit einem E-Zug nach Amsterdam

Davor km 39,8 der Strecke Köln-Deutz 0,0 - Düsseldorf Hbf 38,22 (kommend)/39,48 (gehend) - Duisburg Hbf 63,10 - Oberhausen Hbf 70,71 - Wanne-Eickel Hbf 94,54 - Dortmund Hbf 119,51 - Hamm Pbf 150,73

Foto: Ludwig Schmidt, 1980



Seitenanfang

km 0,9 in Düsseldorf-Wehrhahn - Blick Richtung Düsseldorf Hbf

422 001

Links die beiden Gleise der Strecke

Köln-Messe/Deutz 0,0 - Düsseldorf Hbf 39,47 - Duisburg Hbf 63,11 - Oberhausen Hbf 70,70 - Gelsenkirchen Hbf 89,13 - Dortmund Hbf 119,51 - Hamm (Westf) Pbf 150,73 (Streckenummer: 2650)

mit km 40,4;

daneben die beiden Gleise der Strecke Düsseldorf Hbf - Hagen (Streckennummer: 2400);

dann ein Gleis der Strecke Köln Hbf 0,0 - Düsseldorf Hbf 39,50 - Duisburg Hbf 63,11 (S-Bahn; Streckennummer: 2670) und

ganz rechts das Gleis der Strecke Düsseldorf Hbf 0,0 - Düsseldorf-Unterrath 4,94 (Streckennummer: 2416)

Foto: Ingmar Weidig, 17.08.2012



Seitenanfang

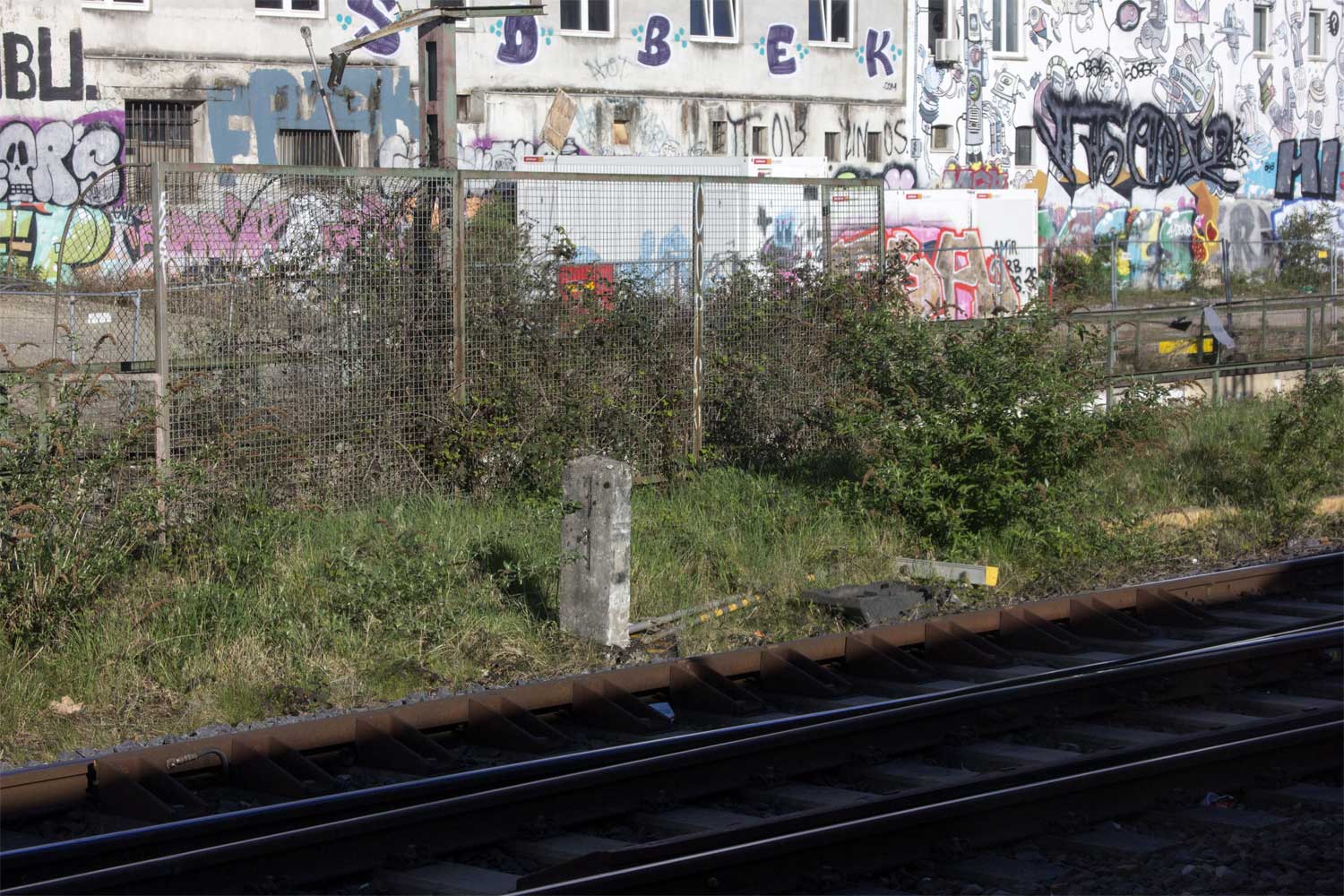

km 1,0 (Tafel und Stein) in Düsseldorf-Wehrhahn - Blick Richtung Hagen

420 625

Foto: Thomas Bade, 18.12.1980



Seitenanfang

km 1,0 (Tafel und Stein) in Düsseldorf-Wehrhahn - Blick Richtung Hagen

422 584

Foto: Ingmar Weidig, 17.08.2012



Seitenanfang

km 1,1 in Düsseldorf-Wehrhahn - Blick Richtung Hagen

Rechts vom Bahnsteig das Richtungsgleis,

links vom Bahnsteig das Gegenrichtungsgleis mit 420 902 als S11 S 94462 (Düsseldorf-Flughafen Terminal - Düsseldorf Hbf)

Links die beiden Gleise gehören zur Strecke

Köln Hbf 0,0 - Düsseldorf Hbf 39,50 - Duisburg Hbf 63,11 (S-Bahn; Streckennummer: 2670)

etwa bei km 40,6

Foto: Martin Welzel, 13.09.2021



Seitenanfang

km 2,2 in Düsseldorf Zoo - Blick Richtung Hagen

Rechts vom Bahnsteig das Richtungsgleis mit 420 941,

links vom Bahnsteig das Gegenrichtungsgleis

Links die beiden Gleise gehören zur Strecke

Köln Hbf 0,0 - Düsseldorf Hbf 39,50 - Duisburg Hbf 63,11 (S-Bahn; Streckennummer: 2670)

etwa bei km 41,7 und km 41,8 im Hintergrund

Rechts die beiden Gleise der Strecke

Köln-Messe/Deutz 0,0 - Düsseldorf Hbf 39,47 - Duisburg Hbf 63,11 - Oberhausen Hbf 70,70 - Gelsenkirchen Hbf 89,13 - Dortmund Hbf 119,51 - Hamm (Westf) Pbf 150,73 (2650)

etwa bei km 41,7

Foto: Martin Welzel, 13.09.2021



Seitenanfang

Düsseldorf Zoo - Detail

Foto: Martin Welzel, 13.09.2021



Seitenanfang

km 3,0 zwischen Düsseldorf-Derendorf Hp und Düsseldorf Zoo - Blick Richtung Düsseldorf Hbf

Gleise von links nach rechts:

Richtungsgleis der Strecke

Köln-Messe/Deutz 0,0 - Düsseldorf Hbf 39,47 - Duisburg Hbf 63,11 - Oberhausen Hbf 70,70 - Gelsenkirchen Hbf 89,13 - Dortmund Hbf 119,51 - Hamm (Westf) Pbf 150,73 (2650) etwa km 42,4

Gegenrichtungsgleis der Strecke

Köln-Messe/Deutz 0,0 - Düsseldorf Hbf 39,47 - Duisburg Hbf 63,11 - Oberhausen Hbf 70,70 - Gelsenkirchen Hbf 89,13 - Dortmund Hbf 119,51 - Hamm (Westf) Pbf 150,73 (2650) etwa km 42,4

Richtungsgleis der Strecke (2400) mit km 3,0

Gegenrichtungsgleis der Strecke (2400) mit km 3,0

Richtungsgleis der S-Bahnstrecke Köln Hbf 0,0 - Langenfeld (Rheinl) 20,22 - Düsseldorf Hbf 39,50 - Duisburg Hbf 63,11 (2670) mit km 42,4

Gegenrichtungsgleis der S-Bahnstrecke Köln Hbf 0,0 - Langenfeld (Rheinl) 20,22 - Düsseldorf Hbf 39,50 - Duisburg Hbf 63,11 (2670) mit km 42,4

Foto: Kay Wildhagen, 1994



Seitenanfang

km 3,0 zwischen Düsseldorf-Derendorf Hp und Düsseldorf Zoo - Blick Richtung Düsseldorf Hbf

Auf besonders stark belasteten Strecken können die Signale im Halbregelabstand aufgestellt werden.

Hier ist der Zug durch, das Signal zeigt "Halt".

Foto: Kay Wildhagen, 1994

Seitenanfang

km 3,0 zwischen Düsseldorf-Derendorf Hp und Düsseldorf Zoo - Blick Richtung Düsseldorf Hbf

Der Zug ist einen Abschnitt weiter: Kennlicht + Halt erwarten.

Das Vorsignal ist in diesem Fall nur ein Wiederholer.

Foto: Kay Wildhagen, 1994



Seitenanfang

km 3,0 zwischen Düsseldorf-Derendorf Hp und Düsseldorf Zoo - Blick Richtung Düsseldorf Hbf

Nächster Abschnitt: Fahrt mit Halt erwarten.

Das Vorsignal zeigt nun die Stellung des übernächsten Signales, deswegen ohne Zusatzlicht.

Das nächste Signal ist in diesem Zustand nur Vorsigwiederholer (Kennlicht + Vr0 mit Zusatzlicht).

Foto: Kay Wildhagen, 1994



Seitenanfang

km 3,0 zwischen Düsseldorf-Derendorf Hp und Düsseldorf Zoo - Blick Richtung Düsseldorf Hbf

Jetzt ist alles frei: Fahrt mit Fahrt erwarten.

Das Vorsignal zeigt nun wieder die Stellung des nächsten Signales an, welches im verkürzten Bremswegabstand steht (deswegen Zusatzlicht).

Foto: Kay Wildhagen, 1994



Seitenanfang

Erläuterung zum Halbregelabstand

Quelle: Wikipedia

Verfasser: Boris M

Diese Datei steht unter der Creative Commons Attribution 3.0 Unported Lizenz.



Seitenanfang

km 3,2 (Richtungsgleis) in Düsseldorf-Derendorf - 420 646 als S7 nach Sohlingen-Ohligs

Foto: Martin Welzel, 24.05.1982



Seitenanfang

km 3,2 (Gegenrichtungsgleis) in Düsseldorf-Derendorf - Stellwerk Dnf

Foto: Frank Poppe, September 2018



Seitenanfang

km 3,3 in Düsseldorf-Derendorf - 420 638 als S7 nach Solingen-Ohligs

Foto: Martin Welzel, 24.05.1982



Seitenanfang

km 3,3 in Düsseldorf-Derendorf - 422 546

km 42,8 gehört zur Strecke

Köln-Deutz 0,0 - Düsseldorf Hbf 38,22 (kommend)/39,48 (gehend) - Duisburg Hbf 63,10 - Oberhausen Hbf 70,71 - Wanne-Eickel Hbf 94,53 - Dortmund Hbf 119,51 - Hamm Pbf 150,73

Foto: Ingmar Weidig, 17.08.2012



Seitenanfang

km 3,4 (Gegenrichtungsgleis) in Düsseldorf-Derendorf - Blick Richtung Hagen

km 43,0 gehört zur Strecke

Köln Hbf 0,0 - Langenfeld (Rheinl) 20,22 - Düsseldorf Hbf 39,50 - Duisburg Hbf 63,11 (2670)

Foto: Martin Welzel, 13.09.2021



Seitenanfang

km 3,4 (Gegenrichtungsgleis) in Düsseldorf-Derendorf - Blick Richtung Hagen

km 43,0 gehört zur Strecke

Köln Hbf 0,0 - Langenfeld (Rheinl) 20,22 - Düsseldorf Hbf 39,50 - Duisburg Hbf 63,11 (2670)

Foto: Martin Welzel, 13.09.2021



Seitenanfang

km 7,0 in Düsseldorf-Rath - Blick Richtung Düsseldorf

Im Vordergrund die Strecke

Mülheim (Ruhr)-Speldorf 0,18 - Duisburg-Wedau 5,72 - Opladen 48,07 - Köln-Kalk Nord 62,95 - Troisdorf 81,16 ­Neuwied 135,81 - km 154,66 (vor Niederlahnstein) = [km 125,70 - Frankfurt (Main) Hbf 0,0] (siehe auch Tabelle 3, Ziffer 2) (Streckennummer: 2324)

Foto: Martin Welzel, 08.06.2021



Seitenanfang

km 7,0 in Düsseldorf-Rath - Blick Richtung Düsseldorf

Im Vordergrund die Strecke

Mülheim (Ruhr)-Speldorf 0,18 - Duisburg-Wedau 5,72 - Opladen 48,07 - Köln-Kalk Nord 62,95 - Troisdorf 81,16 ­Neuwied 135,81 - km 154,66 (vor Niederlahnstein) = [km 125,70 - Frankfurt (Main) Hbf 0,0] (siehe auch Tabelle 3, Ziffer 2) (Streckennummer: 2324)

mit km 21,4

Foto: Martin Welzel, 08.06.2021



Seitenanfang

bei km 7,1 in Düsseldorf-Rath - Blick Richtung Düsseldorf

Im Vordergrund die Strecke

Mülheim (Ruhr)-Speldorf 0,18 - Duisburg-Wedau 5,72 - Opladen 48,07 - Köln-Kalk Nord 62,95 - Troisdorf 81,16 ­Neuwied 135,81 - km 154,66 (vor Niederlahnstein) = [km 125,70 - Frankfurt (Main) Hbf 0,0] (siehe auch Tabelle 3, Ziffer 2) (Streckennummer: 2324)

Foto: Martin Welzel, 08.06.2021



Seitenanfang

km 7,0 + 400 m in Düsseldorf-Rath im Bereich der Überlänge - 422 503

Foto: Ingmar Weidig, 15.04.2015



Seitenanfang

km 7,0 + 400 m in Düsseldorf-Rath im Bereich der Überlänge - 423 051 als S6

Foto: Bernd Bastisch, 30.12.2015



Seitenanfang

km 7,0 + 400 m in Düsseldorf-Rath im Bereich der Überlänge

Foto: Martin Welzel, 10.04.2019



Seitenanfang

km 7,0 + 1000 m in Düsseldorf-Rath im Bereich der Überlänge - Blick Richtung Düsseldorf

km 20,4 gehört zur Strecke

Mülheim (Ruhr)-Speldorf 0,18 - Duisburg-Wedau 5,72 - Opladen 48,07 - Köln-Kalk Nord 62,95 - Troisdorf 81,16 ­Neuwied 135,81 - km 154,66 (vor Niederlahnstein) = [km 125,70 - Frankfurt (Main) Hbf 0,0] (siehe auch Tabelle 3, Ziffer 2) (Streckennummer: 2324)

Foto: Martin Welzel, 08.04.2020



Seitenanfang

km 7,0 + 1200 m in Düsseldorf-Rath im Bereich der Überlänge

Foto: Martin Welzel, 08.04.2020



Seitenanfang

km 7,0 + 1400 m in Düsseldorf-Rath im Bereich der Überlänge - Blick Richtung Hagen

422 574 und 422 078 als S6 S 30668

Foto: Martin Welzel, 08.04.2020



Seitenanfang

km 7,0 + 1400 m in Düsseldorf-Rath im Bereich der Überlänge - Blick Richtung Hagen

km 19,8 und km 20,0 gehören zur Strecke

Mülheim (Ruhr)-Speldorf 0,18 - Duisburg-Wedau 5,72 - Opladen 48,07 - Köln-Kalk Nord 62,95 - Troisdorf 81,16 ­Neuwied 135,81 - km 154,66 (vor Niederlahnstein) = [km 125,70 - Frankfurt (Main) Hbf 0,0] (siehe auch Tabelle 3, Ziffer 2) (Streckennummer: 2324)

Foto: Martin Welzel, 08.04.2020



Seitenanfang



km 7,0 + 1400 m in Düsseldorf-Rath im Bereich der Überlänge - Blick Richtung Hagen

km 19,8 und km 20,0 gehören zur Strecke

Mülheim (Ruhr)-Speldorf 0,18 - Duisburg-Wedau 5,72 - Opladen 48,07 - Köln-Kalk Nord 62,95 - Troisdorf 81,16 ­Neuwied 135,81 - km 154,66 (vor Niederlahnstein) = [km 125,70 - Frankfurt (Main) Hbf 0,0] (siehe auch Tabelle 3, Ziffer 2) (Streckennummer: 2324)

Foto: Martin Welzel, 08.04.2020



Seitenanfang

km 7,0 + 1400 m in Düsseldorf-Rath im Bereich der Überlänge - Blick Richtung Hagen

185 073 mit GATX-Kesselwagenzug GC 68406 (Duisburg-Ruhrort Hafen - München Nord)

km 19,8 und km 20,0 gehören zur Strecke

Mülheim (Ruhr)-Speldorf 0,18 - Duisburg-Wedau 5,72 - Opladen 48,07 - Köln-Kalk Nord 62,95 - Troisdorf 81,16 ­Neuwied 135,81 - km 154,66 (vor Niederlahnstein) = [km 125,70 - Frankfurt (Main) Hbf 0,0] (siehe auch Tabelle 3, Ziffer 2) (Streckennummer: 2324)

Foto: Martin Welzel, 15.04.2020



Seitenanfang

km 7,0 + 1400 m bei Düsseldorf-Rath im Bereich der Überlänge - Blick Richtung Düsseldorf

Foto: Bernd Bastisch, 2007



Seitenanfang

km 7,0 + 1539 m (rechts) in Düsseldorf-Rath im Bereich der Überlänge - Blick Richtung Düsseldorf

Links etwa km 19,0 der Strecke

Mülheim (Ruhr)-Speldorf 0,18 - Duisburg-Wedau 5,72 - Opladen 48,07 - Köln-Kalk Nord 62,95 - Troisdorf 81,16 ­Neuwied 135,81 - km 154,66 (vor Niederlahnstein) = [km 125,70 - Frankfurt (Main) Hbf 0,0]

Foto: Sascha Michél Graf, März 2023



Seitenanfang

km 7,0 + 1539 m (rechts) in Düsseldorf-Rath im Bereich der Überlänge

Detail

Foto: Sascha Michél Graf, März 2023



Seitenanfang

Links km 7,0 + 1600 m im Bereich der Überlänge bei Düsseldorf-Rath

185 556

Rechts km 20,0 der Strecke Mülheim (Ruhr)-Speldorf 0,18 - Duisburg-Wedau 5,72 - Opladen 48,07 - Köln-Kalk Nord 62,95 - Troisdorf 81,16 ­Neuwied 135,81 - km 154,66 (vor Niederlahnstein) = [km 125,70 - Frankfurt (Main) Hbf 0,0] (siehe auch Tabelle 3, Ziffer 2) (Streckennummer: 2324)

Foto: Bernd Bastisch, 12.04.2014



Seitenanfang

km 7,0 + 1600 m in Düsseldorf-Rath im Bereich der Überlänge - Blick Richtung Hagen

Foto: Martin Welzel, 22.04.2020



Seitenanfang

km 7,0 + 1600 m in Düsseldorf-Rath im Bereich der Überlänge - Blick Richtung Hagen

km 19,8 gehört zur Strecke

Mülheim (Ruhr)-Speldorf 0,18 - Duisburg-Wedau 5,72 - Opladen 48,07 - Köln-Kalk Nord 62,95 - Troisdorf 81,16 ­Neuwied 135,81 - km 154,66 (vor Niederlahnstein) = [km 125,70 - Frankfurt (Main) Hbf 0,0] (siehe auch Tabelle 3, Ziffer 2) (Streckennummer: 2324)

Foto: Martin Welzel, 22.04.2020



Seitenanfang

km 7,0 + 1600 m in Düsseldorf-Rath im Bereich der Überlänge

km 19,8 gehört zur Strecke

Mülheim (Ruhr)-Speldorf 0,18 - Duisburg-Wedau 5,72 - Opladen 48,07 - Köln-Kalk Nord 62,95 - Troisdorf 81,16 ­Neuwied 135,81 - km 154,66 (vor Niederlahnstein) = [km 125,70 - Frankfurt (Main) Hbf 0,0] (siehe auch Tabelle 3, Ziffer 2) (Streckennummer: 2324)

Foto: Martin Welzel, 08.06.2021



Seitenanfang

km 7,0 + 2000 m in Düsseldorf-Rath im Bereich der Überlänge - Blick Richtung Hagen

oben 422 065 mit 422 076 als S6 S 30669 (Köln-Nippes - Essen)

unten 187 103 mit EZ 51542 (Oberhausen-Osterfeld - Gremberg)

km 19,4 gehört zur Strecke

Mülheim (Ruhr)-Speldorf 0,18 - Duisburg-Wedau 5,72 - Opladen 48,07 - Köln-Kalk Nord 62,95 - Troisdorf 81,16 ­Neuwied 135,81 - km 154,66 (vor Niederlahnstein) = [km 125,70 - Frankfurt (Main) Hbf 0,0] (siehe auch Tabelle 3, Ziffer 2) (Streckennummer: 2324)

Foto: Martin Welzel, 22.04.2020



Seitenanfang

km 7,0 + 2000 m in Düsseldorf-Rath im Bereich der Überlänge - Blick Richtung Hagen

261 109 als wagenloser Zug ER 54670 (Düsseldorf-Rath - Oberhausen-Osterfeld)

km 19,4 gehört zur Strecke

Mülheim (Ruhr)-Speldorf 0,18 - Duisburg-Wedau 5,72 - Opladen 48,07 - Köln-Kalk Nord 62,95 - Troisdorf 81,16 ­Neuwied 135,81 - km 154,66 (vor Niederlahnstein) = [km 125,70 - Frankfurt (Main) Hbf 0,0] (siehe auch Tabelle 3, Ziffer 2) (Streckennummer: 2324)

Foto: Martin Welzel, 23.04.2020



Seitenanfang

km 7,0 + 2000 m und km 7,0 0 + 2200 m in Düsseldorf-Rath im Bereich der Überlänge - Blick Richtung Hagen

km 19,4 gehört zur Strecke

Mülheim (Ruhr)-Speldorf 0,18 - Duisburg-Wedau 5,72 - Opladen 48,07 - Köln-Kalk Nord 62,95 - Troisdorf 81,16 ­Neuwied 135,81 - km 154,66 (vor Niederlahnstein) = [km 125,70 - Frankfurt (Main) Hbf 0,0] (siehe auch Tabelle 3, Ziffer 2) (Streckennummer: 2324)

Foto: Martin Welzel, 23.04.2020



Seitenanfang

km 7,0 0 + 2200 m in Düsseldorf-Rath im Bereich der Überlänge - Blick Richtung Hagen

Foto: Martin Welzel, 23.04.2020



Seitenanfang





Seitenanfang

Überlänge

Angabe 2017

Richtungsgleis: km 7,0 + 2194,02 m = km 7,1 + 0,00 m        2094,02 m

Gegenrichtungsgleis: km 7,0 + 2197,84 m = km 7,1 + 0,00 m       2097,84 m



Seitenanfang

km 15,3 in Hösel

Foto: Werner Wölke, 11.01.1985



Seitenanfang

km 16,4 am Westportal des Höseler Tunnels - 422 024 und 422 048 als S6 S30667 (Köln-Nippes - Essen)

Foto: Martin Welzel, 07.01.2016



Seitenanfang

Westportal des Höseler Tunnels - 423 057 als S6 S30674 (Essen - Köln-Nippes)

Foto: Martin Welzel, 07.01.2016



Seitenanfang

Westportal des Höseler Tunnels

Foto: Martin Welzel, 07.01.2016



Seitenanfang

Westportal des Höseler Tunnels - 422 521 als S30670 (Essen - Köln-Nippes)

Foto: Martin Welzel, 21.04.2016



Seitenanfang

km 16,8 am Ostportal des Höseler Tunnels

Foto: Martin Welzel, 07.04.2016



Seitenanfang

km 16,8 am Ostportal des Höseler Tunnels - 422 032 (mit 422 075 als S6 S30674 Essen - Köln-Nippes)

Foto: Martin Welzel, 07.04.2016



Seitenanfang

km 17,2 zwischen Hösel und Kettwig-Stausee

422 559 und 422 073 als S 30661 (Köln-Nippes - Essen)

Foto: Martin Welzel, 12.07.2018



Seitenanfang

km 17,4 zwischen Hösel und Kettwig-Stausee

422 573 und 422 059 als S30661 (Köln-Nippes - Essen)

Foto: Martin Welzel, 12.07.2018



Seitenanfang



km 19,8 bei Kettwig-Stausee

Foto: Daniel Krieger, März 2022



Seitenanfang

km 20,6 in Kettwig - Blick Richtung Düsseldorf

Foto: Martin Welzel, 24.09.2022



Seitenanfang

km 20,6 in Kettwig - Blick Richtung Düsseldorf

422 578

Foto: Martin Welzel, 24.09.2022



Seitenanfang

km 20,7 in Kettwig - 420 173

Foto: Wolf-Dietmar Loos, 01.11.1976



Seitenanfang

km 21,6 zwischen Kettwig und Essen-Werden - Blick Richtung Hagen

Foto: Martin Welzel, 23.04.2021



Seitenanfang

km 21,6 zwischen Kettwig und Essen-Werden - Blick Richtung Hagen

78 468

Foto: Martin Welzel, 24.09.2022



Seitenanfang

km 21,8 zwischen Kettwig und Essen-Werden - Blick Richtung Hagen

143 336

Foto: Wolf-Dietmar Loos, 11.10.2012



Seitenanfang

bei km 22,8 zwischen Kettwig und Essen-Werden

420 140

2 Züge-Blinklichtanlage

Foto: Martin Welzel, 08.11.1981



Seitenanfang

km 24,9 in Essen-Werden - 420 637 als S6 nach Essen Hbf

Foto: Martin Welzel, 03.06.1982



Seitenanfang

km 25,0 in Essen-Werden

km 0,0 gehört zur Strecke Essen-Werden 0,0 - Essen Hbf 8,77

Foto: Wolf-Dietmar Loos, 01.11.1976



Seitenanfang

km 25,0 in Essen-Werden

km 0,0 gehört zur Strecke Essen-Werden 0,0 - Essen Hbf 8,77

Foto: Martin Welzel, 10.05.2024



Seitenanfang

km 28,8 nahe der Bk Baldeney - Blick Richtung Düsseldorf

Foto: Martin Welzel, 11.09.2020



Seitenanfang

km 28,8 nahe der Bk Baldeney

Foto: Martin Welzel, 11.09.2020



Seitenanfang

km 30,7 zwischen Bk Baldeney und Essen-Heisingen - Blick Richtung Hagen

Foto: Martin Welzel, 11.09.2020



Seitenanfang

km 30,7 zwischen Bk Baldeney und Essen-Heisingen

Foto: Martin Welzel, 11.09.2020



Seitenanfang

km 32,0 (nicht am Originalstandplatz) zwischen Essen-Heisingen und Essen-Kupferdreh

Foto: Martin Welzel, 11.09.2020



Seitenanfang

km 32,0 (nicht am Originalstandplatz) zwischen Essen-Heisingen und Essen-Kupferdreh

Foto: Martin Welzel, 11.09.2020



Seitenanfang

km 32,4 zwischen Essen-Heisingen und Essen-Kupferdreh - Blick Richtung Düsseldorf

Foto: Martin Welzel, 11.09.2020



Seitenanfang

km 32,4 zwischen Essen-Heisingen und Essen-Kupferdreh - Blick Richtung Hagen

Foto: Martin Welzel, 11.09.2020



Seitenanfang

km 32,4 zwischen Essen-Heisingen und Essen-Kupferdreh

Foto: Daniel Hucht, 09.10.2020



Seitenanfang

km 33,2 (?) zwischen Essen-Heisingen und Essen-Kupferdreh

Foto: Daniel Hucht, 09.10.2020



Seitenanfang

km 34,3 in Essen-Kupferdreh - 212 083

Foto: Martin Welzel, 21.05.1980



Seitenanfang

km 35,1 zwischen Essen-Kupferdreh und Essen-Überruhr - 212 321

Foto: Martin Welzel, 21.05.1980



Seitenanfang

km 36,4 in Essen-Holthausen

Foto: Heinz Treber, 10.11.2018



Seitenanfang

km 36,6 in Essen-Holthausen

Foto: Heinz Treber, 10.11.2018



Seitenanfang

km 36,6 in Essen-Holthausen

Foto: Heinz Treber, 10.11.2018



Seitenanfang

km 36,6 in Essen-Holthausen

Foto: Heinz Treber, 10.11.2018



Seitenanfang

Essen-Holthausen

Foto: Heinz Treber, 10.11.2018



Seitenanfang



km 37,0 in Essen-Holthausen

Foto: Heinz Treber, 10.11.2018



Seitenanfang

km 37,0 in Essen-Holthausen

Foto: Heinz Treber, 10.11.2018



Seitenanfang

km 37,0 in Essen-Holthausen

Foto: Heinz Treber, 10.11.2018



Seitenanfang

Bochum-Dahlhausen - Reiterstellwerk Nwt - 044 508

Foto: Helmut Dahlhaus, Mai 1977

Seitenanfang

km 45,2 in Bochum-Dahlhausen - 491 001

Foto: Harry Sanders, 13.10.1985



Seitenanfang

km 45,7 in Bochum-Dahlhausen

Foto: Martin Welzel, 13.05.2020



Seitenanfang

km 49,1 in Hattingen (Ruhr) - Westeinfahrt

Foto: Franz Alfred Keck, 1970



Seitenanfang

km 50,0 in Hattingen (Ruhr) - 74 1192 und 38 2267

Foto: Uwe Bachmann, August 1993



Seitenanfang

km 57,3 zwischen Blankenstein (Ruhr) und Herbede - 294 664

Foto: Marco Ch., 10.04.2017





Seitenanfang

km 58,1 zwischen Blankenstein (Ruhr) und Herbede - 38 2267

Foto: Bernd Gerhardts, 1993



Seitenanfang

km 58,1 zwischen Blankenstein (Ruhr) und Herbede - 294 669

Foto: Nick W., 17.06.2015



Seitenanfang

km 58,2 zwischen Blankenstein (Ruhr) und Herbede - 38 2267

Foto: Nick W., 03.05.2015



Seitenanfang

km 59,3 in Herbede - 294 669

Foto: Nick W., 17.06.2015



Seitenanfang

km 59,3 in Herberde

Foto: Bernd Kotzauer



Seitenanfang

km 61,0 zwischen Herbede und Witten-Bommern an der Ruine Hardenstein

212 079

Foto: Sebastian Todt, 10.11.2021



Seitenanfang

km 62,5 in Witten-Bommern

212 007

Foto: Daniel Hein, 07.08.2022



Seitenanfang

km 62,9 in Witten-Bommern

Foto: 12.07.2018



Seitenanfang

km 63,1 in Witten-Bommern

RTB 998 784 und 796 796

Foto: 19.08.2018



Seitenanfang

km 63,3 in Witten-Bommern

Foto: 10.06.2018



Seitenanfang

km 64,5 zwischen Witten-Bommern und Wengern Ost

Auf dem Planum des 2. Gleises ist ein Radweg angelegt.

Foto: Ingmar Weidig, 01.11.2013



Seitenanfang

km 64,7 zwischen Witten-Bommern und Wengern Ost

Über die Brücke führte die Strecke Witten Hbf 0,0 - Gevelsberg West 15,47 - Schwelm 19,70

Foto: Ingmar Weidig, 01.11.2013



Seitenanfang

bei km 64,8 zwischen Witten-Bommern und Wengern Ost

152 043 auf der Strecke Witten Hbf 0,0 - Gevelsberg West 15,47 - Schwelm 19,70

Foto: Martin Welzel, 19.08.2016



Seitenanfang

bei km 64,8 zwischen Witten-Bommern und Wengern Ost

VT98 9796 unterfährt die Strecke Witten Hbf 0,0 - Gevelsberg West 15,47 - Schwelm 19,70 als Zug 104 Hagen - Bochum-Dahlhausen

Foto: Martin Welzel, 19.08.2016



Seitenanfang

km 64,9 zwischen Witten-Bommern und Wengern Ost

Foto: Ingmar Weidig, 01.11.2013



Seitenanfang

km 64,9 zwischen Witten-Bommern und Wengern Ost

Foto: Martin Welzel, 19.08.2016



Seitenanfang

km 65,1 zwischen Witten-Bommern und Wengern Ost

Foto: Ingmar Weidig, 05.04.2013

Seitenanfang

km 65,3 zwischen Witten-Bommern und Wengern Ost

Foto: Ingmar Weidig, 05.04.2013



Seitenanfang

km 65,3 zwischen Witten-Bommern und Wengern Ost

Foto: Martin Welzel, 19.08.2016



Seitenanfang

km 65,5 zwischen Witten-Bommern und Wengern Ost

Foto: Ingmar Weidig, 05.04.2013



Seitenanfang

km 65,5 zwischen Witten-Bommern und Wengern Ost

Foto: Martin Welzel, 19.08.2016



Seitenanfang

km 65,6

Nicht mehr am Originalstandort, sondern am Ufer des Kemnader Sees

Es handelt sich wahrscheinlich um die ursprünglichen Kilometersteine der Strecke

Foto: Lars Dreiling, 06.03.2022



Seitenanfang

km 65,7 zwischen Witten-Bommern und Wengern Ost

Foto: Ingmar Weidig, 05.04.2013



Seitenanfang

km 65,7 zwischen Witten-Bommern und Wengern Ost

Foto: Martin Welzel, 19.08.2016



Seitenanfang

km 65,8

Nicht mehr am Originalstandort, sondern am Ufer des Kemnader Sees

Es handelt sich wahrscheinlich um die ursprünglichen Kilometersteine der Strecke

Foto: Lars Dreiling, 06.03.2022



Seitenanfang

km 65,9 zwischen Witten-Bommern und Wengern Ost

Foto: Ingmar Weidig, 05.04.2013



Seitenanfang

km 65,9 zwischen Witten-Bommern und Wengern Ost

Foto: Martin Welzel, 19.08.2016



Seitenanfang

km 66,1 zwischen Witten-Bommern und Wengern Ost

Foto: Ingmar Weidig, 05.04.2013



Seitenanfang

km 66,1 zwischen Witten-Bommern und Wengern Ost

Foto: Martin Welzel, 19.08.2016



Seitenanfang

km 66,2 zwischen Witten-Bommern und Wengern Ost

Im Hintergrund das Einfahrvorsignal von Wengern Ost,

Über die Brücke führt das Richtungsgleis Wengern Ost - Witten-Höhe der Strecke Witten-Höhe 0,0 - Wengern Ost 1,91

Foto: Ingmar Weidig, 05.04.2013



Seitenanfang

km 66,2 zwischen Witten-Bommern und Wengern Ost

Foto: Martin Welzel, 19.08.2016



Seitenanfang

km 66,2 zwischen Witten-Bommern und Wengern Ost

Foto: Martin Welzel, 19.08.2016



Seitenanfang

Ausschnitt Karte von 1951

Quelle: [3]



Seitenanfang

km 66,3 zwischen Witten-Bommern und Wengern Ost

91 6376

Oben das Richtungsgleis Wengern Ost - Witten-Höhe der Strecke Witten-Höhe 0,0 - Wengern Ost 1,91

Foto: Jürgen Wensorra, 21.12.1996



Seitenanfang

bei km 66,3 zwischen Witten-Bommern und Wengern Ost

Ruhrtalbahn VT98 9796 mit VS98 184 als Zug 103 Bochum-Dahlhausen - Hagen unterfährt das

Richtungsgleis Wengern Ost - Witten-Höhe der Strecke Witten-Höhe 0,0 - Wengern Ost 1,91

Foto: Martin Welzel, 19.08.2016



Seitenanfang



km 66,3 zwischen Witten-Bommern und Wengern Ost

Ruhrtalbahn unterfährt das

Richtungsgleis Wengern Ost - Witten-Höhe der Strecke Witten-Höhe 0,0 - Wengern Ost 1,91

Foto: Marcel Timmer, 17.08.2018



Seitenanfang

km 66,3 zwischen Witten-Bommern und Wengern Ost - Detail

Foto: Marcel Timmer, 17.08.2018



Seitenanfang

km 66,4 zwischen Witten-Bommern und Wengern Ost

Über die Brücke führt das Richtungsgleis Wengern Ost - Witten-Höhe der Strecke Witten-Höhe 0,0 - Wengern Ost 1,91

Abellio ES64U"-046

Foto: Ingmar Weidig, 05.05.2007



Seitenanfang

km 66,6 zwischen Witten-Bommern und Wengern Ost

Foto: Ingmar Weidig, 05.04.2013



Seitenanfang

km 67,3 in Wengern Ost

Foto: Ingmar Weidig, 01.11.2015



Seitenanfang

km 67,4 in Wengern Ost - 38 2267

Foto: Ingmar Weidig, 04.12.2016



Seitenanfang

km 67,5 in Wengern Ost - Bxf

Foto: Ingmar Weidig, 10.03.2007



Seitenanfang



km 67,6 in Wengern Ost - Bxf

Foto: Ingmar Weidig, 22.04.2007



Seitenanfang

km 69,8 zwischen Wengern Ost und Hagen-Vorhalle

194 158

Foto: Marvin Lä, 18.09.2021



Seitenanfang

km 71,0 zwischen Wengern Ost und Hagen-Vorhalle - Bpmbdzf

Foto: Ingmar Weidig, 10.03.2007



Seitenanfang

km 72, 6 am Abzw Schönfeld bei Hagen-Vorhalle - 430 103 - 830 003 - 430 403

Foto: Werner Wölke, 18.08.1984



Seitenanfang

km 74,8 in Hagen-Vorhalle - 333 649

Foto: Ingmar Weidig, 18.02.2007



Seitenanfang

km 74,9 bei Hagen-Vorhalle - 38 2267 mit dem Museumszug

Foto: Ingmar Weidig, 07.04.2013



Seitenanfang

km 75,1 in Hagen-Vorhalle - 426 025 und 426 527

km 5,2 (rechts) gehört zur Strecke Hagen Hbf 0,08 - Witten Hbf 15,15 - Dortmund Hbf 31,30

Foto: Ingmar Weidig, 18.02.2007



Seitenanfang

km 75,1 in Hagen-Vorhalle - abellio ET23003-A

Foto: Ingmar Weidig, 24.02.2008



Seitenanfang

km 75,4 (links) in Hagen-Vorhalle - 225 011 und 225 016

km 4,9 (rechts) gehört zur Strecke Hagen Hbf 0,08 - Witten Hbf 15,15 - Dortmund Hbf 31,30

Foto: Ingmar Weidig, 28.06.2006



Seitenanfang

km 75,6 (links) in Hagen-Vorhalle - 151 155

Foto: Wolf-Dietmar Loos, 13.09.1990



Seitenanfang

km 77,0 (oben) - Strecke nach Hagen-Kabel

km 77,0 (untere Strecke) - Streckenast nach Hagen Hbf

Foto: Ingmar Weidig, 14.02.2014



Seitenanfang

km 77,0 (Tafel und Stein) - Detailaufnahme

Foto: Ingmar Weidig, 14.02.2014



Seitenanfang

bei Hagen-Hengstey liegen 4 Strecken (also 8 Gleise) nebeneinander

Auszug Streckenkarte der BD Essen 1977

Quelle: [4]

Düsseldorf Hbf 0,0 - Essen-Werden 24,97 - Essen-Kupferdreh 33,50 - Bochum-Dahlhausen 45,15 - Wengern Ost 67,49 - Hagen­Vorhalle 76,02 - Hagen-Hengstey 80,16 - Hagen-Kabel 82,45

Abzw Bechelte 0,0 - Abzw Hohensyburg 5,77

Aachen Hbf 1,87 - Mönchengladbach Hbf 63,91 - Neuss 80,95 - km 83,73 = 80,24 (siehe Tabelle 6, Ziffer 3) - Düsseldorf Hbf 88,41 - Warburg (Westf) 292,94 - Kassel Hbf 345,18

Hagen Hbf 0,0 - Finnentrop 61,13 - Siegen-Weidenau 103,55 - Haiger 129,12



Seitenanfang

km 78,0 (rechts) - 145 001

km 1,9 (Stein) und km 2,0 (Tafel) gehören zur Strecke

Abzw Bechelte 0,0 - Abzw Hohensyburg 5,77

km 3,8 (links) gehört zur Strecke

Hagen Hbf 0,0 - Finnentrop 61,13 - Siegen-Weidenau 103,55 - Haiger 129,12

Foto: Ingmar Weidig, 23.06.2010

Seitenanfang

km 78,5 (rechts) bei Hagen-Hengstey

km 146,2 gehört zur Strecke Aachen Hbf - Mönchengladbach Hbf - Neuss - Düsseldorf Hbf - Schwerte (Ruhr) - Scherfede - Warburg (Westf) - Kassel Hbf

Foto: Wolf-Dietmar Loos, 17.05.1986



Seitenanfang



km 78,5 bei Hagen-Hengstey - eurobahn VT 561

Foto: Ingmar Weidig, 05.01.2010



Seitenanfang

km 78,7 bei Hagen-Hengstey - 185 183

km 146,4 (rechts) gehört zur Strecke Aachen Hbf - Kassel Hbf

Foto: Ingmar Weidig, 19.04.2007



Seitenanfang

km 78,8 bei Hagen-Hengstey - 155 004

Foto: Ingmar Weidig, 19.04.2007



Seitenanfang

km 78,9 bei Hagen-Hengstey - 155 019

Foto: Ingmar Weidig, 04.03.2013



Seitenanfang

km 79,2 bei Hagen-Hengstey

km 3,2 - Abzw Bechelte 0,0 - Abzw Hohensyburg 5,77

628 520 auf der Strecke Aachen Hbf - Kassel Hbf

Foto: Ingmar Weidig, 04.03.2013



Seitenanfang

km 79,4 und km 79,5 in Hagen-Hengstey - 265 015 und 265 004

km 3,5 gehört zur Strecke Abzw Bechelte 0,0 - Abzw Hohensyburg 5,77

Foto: Peter Hölterhoff, 01.07.2013



Seitenanfang

km 79,4 in Hagen-Hengstey - 225 020 und 225 027 am 26.05.2012

km 3,4 (rechts im Bild) gehört zur Strecke Abzw Bechelte 0,0 - Abzw Hohensyburg 5,77

Die Kilometertafel (rechts hinter dem Obeleitungsmast) gehört zur Strecke
Aachen Hbf 1,87 - Mönchengladbach Hbf 63,91 - Neuss 80,95 - km 83,73 = 80,24 (siehe Tabelle 6, Ziffer 3) - Düsseldorf Hbf 88,41 - Warburg (Westf) 292,94 - Kassel Hbf 345,18

Foto: Martin Zöllner (www.sauerlandbahnen.de)



Seitenanfang

km 79,5 in Hagen-Hengstey - 140 824 und 140 861

km 3,6 gehört zur Strecke Abzw Bechelte 0,0 - Abzw Hohensyburg 5,77

Foto: Ingmar Weidig, 10.06.2008



Seitenanfang

km 79,5 in Hagen-Hengstey - Abellio ET 23

km 3,5 gehört zur Strecke Abzw Bechelte 0,0 - Abzw Hohensyburg 5,77

Foto: Ingmar Weidig, 10.06.2008



Seitenanfang



km 79,6 in Hagen-Hengstey - 928 673

km 3,6 gehört zur Strecke Abzw Bechelte 0,0 - Abzw Hohensyburg 5,77

Foto: Ingmar Weidig, 10.06.2008



Seitenanfang

km 80,0 in Hagen-Hengstey - 151 142

km 4,0 gehört zur Strecke Abzw Bechelte 0,0 - Abzw Hohensyburg 5,77

Foto: Angres Gunke, 19.06.1995



Seitenanfang

km 81,0 (Tafel und Stein) zwischen Abzw Hagen-Hengstey und Hagen-Kabel - Blick Richtung Hagen-Kabel

211 013

Foto: Marvin Lätsch, 31.10.2023



Seitenanfang

km 82,3 in Hagen-Kabel - MWB 1116 911 und V252

Links die Strecke von Düsseldorf Hbf; rechts die Strecke Hagen Hbf - Siegen-Weidenau - Haiger

Foto: Ingmar Weidig, 14.06.2006



Seitenanfang

Düsseldorf Hbf 0,0
ê
Essen-Werden 24,97
ê
Essen-Kupferdreh 33,50
ê
Bochum-Dahlhausen 45,15
ê
Wengern-Ost 67,49
ê
Stw XIV [Stw Hgf (Ost)] 77,49 ç Hagen-Vorhalle 76,02 è Hagen-Hbf 80,17
ê
Hagen-Kabel 82,45



Seitenanfang

Stand der Kilometrierung: 1946/1951

(Düsseldorf Hbf) 0,0

ê

ê

Vorhalle 76,02 km 4,27 der Strecke Hagen Hbf 0,10 - Witten Hbf 15,15 - Dortmund Hbf 31,35
    km 1,67 der Strecke Abze Bechelte 0,0 - Vorhalle 1,67
  è km 76,02 der abgehenden Strecke Düsseldorf Hbf 0,0 - Essen-Werden 24,97 - Essen-Kupferdreh 33,50 - Bochum-Dahlhausen 45,15 - Wengern Ost 67,49 - Vorhalle 76,02 - Hagen-Hengstey 80,16 - Hagen-Kabel 82,45 mit weiterlaufender Kilometrierung (Streckenverzweigung mit gemeinsamen Nullpunkt Düsseldorf Hbf)
  è km 76,02 der abgehenden Strecke (Düsseldorf Hbf 0,0) - Vorhalle 76,02 - Stw XIV 77,49 (Hagen Gbf) mit weiterlaufender Kilometrierung (Streckenverzweigung mit gemeinsamen Nullpunkt Düsseldorf Hbf)
Bk Schwerterstraße 77,77 km 144,17 der Strecke Aachen Hbf 1,87 - Mönchengladbach Hbf 63,91 - Neuss 80,95 - km 83,73 = 80,24 (siehe Tabelle 6, Ziffer 3) - Düsseldorf Hbf 88,41 - Warburg (Westf) 292,94 - Kassel Hbf 345,18
    km 2,51 der Strecke Hagen Hbf 0,10 - Witten Hbf 15,15 - Dortmund Hbf 31,35
    km 2,49 der Strecke Hagen Hbf 0,0 - Finnentrop 61,13 - Siegen-Weidenau 103,55 - Haiger 129,12 (Angabe Karte Wuppertal 1948: 128,64)
Hagen Hbf 80,17 km 141,75 der Strecke Aachen Hbf 1,87 - Mönchengladbach Hbf 63,91 - Neuss 80,95 - km 83,73 = 80,24 (siehe Tabelle 6, Ziffer 3) - Düsseldorf Hbf 88,41 - Warburg (Westf) 292,94 - Kassel Hbf 345,18
    km 0,10 der Strecke Hagen Hbf 0,10 - Witten Hbf 15,15 - Dortmund Hbf 31,35
    km 0,05 der Strecke Hagen Hbf 0,0 - Finnentrop 61,13 - Siegen-Weidenau 103,55 - Haiger 129,12 (Angabe Karte Wuppertal 1948: 128,64)
    km 0,0 der Strecke Hagen Hbf 0,0 - Brügge 23,84 - Marienheide 47,87 - Dieringhausen 61,19
    km -0,14 der Strecke Hagen Hbf -0,14 - Abzw Hagen-Kückelhausen 1,34 - Hagen-Heubing 3,19
    km -0,14 der Strecke Hagen Hbf -0,14 - Abzw Hagen-Kückelhausen 1,34 - Hagen-Kückelhausen 1,73 - Altenvoerde 13,72



Seitenanfang

Stand der Kilometrierung: 1977

(Düsseldorf Hbf) 0,0

ê

ê

Hagen-Vorhalle 76,00 km 4,29 der Strecke Hagen Hbf 0,10 - Witten Hbf 15,25 - Dortmund Hbf 31,37
    km 1,67 der Strecke Abzw Bechelte 0,0 - Hagen-Vorhalle 1,67
  è km 76,00 der abgehenden Strecke Düsseldorf Hbf 0,0 - Essen-Werden 24,97 - Streckenunterbrechung - Essen-Heisingen 31,61 - Essen-Überruhr 38,02 - Streckenunterbrechung - Bochum-Dahlhausen 45,15 - Hagen-Vorhalle 76,00 - Hagen-Kabel 82,46 (Streckenverzweigung mit gemeinsamen Nullpunkt Düsseldorf Hbf)
  è km 76,00 der abgehenden Strecke (Düsseldorf Hbf 0,0) - Hagen-Vorhalle 76,00 - Stw. Hgf (Ost) 77,49 (Hagen Gbf) mit weiterlaufender Kilometrierung (Streckenverzweigung mit gemeinsamen Nullpunkt Düsseldorf Hbf)
Hagen Hbf 80,17 km 141,74 der Strecke Aachen Hbf 1,87 - Mönchengladbach Hbf 63,91 - Neuss 80,95 - km 83,73 = 80,24 (siehe Tabelle 6, Ziffer 3) - Düsseldorf Hbf 88,41 - Warburg (Westf) 292,94 - Kassel Hbf 345,18
    km 0,10 der Strecke Hagen Hbf 0,10 - Witten Hbf 15,25 - Dortmund Hbf 31,37
    km 0,05 der Strecke Hagen Hbf 0,0 - Finnentrop 61,13 - Siegen-Weidenau 103,55 - Haiger 129,12 (Angabe Karte Wuppertal 1948: 128,64)
    km 0,0 der Strecke Hagen Hbf 0,0 - Brügge 23,84 - Marienheide 47,87 - Dieringhausen 61,19
    km -0,14 der Strecke Hagen Hbf -0,14 - Abzw Hagen-Kückelhausen 1,34 - Hagen-Heubing 3,25
    km -0,14 der Strecke Hagen Hbf -0,14 - Abzw Hagen-Kückelhausen 1,34 - Hagen-Kückelhausen 1,72 - Ennepetal-Altenvoerde 13,72



Seitenanfang

Stand der Kilometrierung: 2002

(Düsseldorf Hbf) -0,01

ê

ê

Hagen-Vorhalle 76,00 km 4,29 der Strecke Hagen Hbf 0,08 - Witten Hbf 15,15 - Dortmund Hbf 31,30 (Streckennummer: 2801)
  è km 76,00 der abgehenden Strecke (Düsseldorf Hbf -0,01) - Hagen-Vorhalle 76,00 - Hagen-Kabel 82,46 mit weiterlaufender Kilometrierung (Streckenverzweigung mit gemeinsamen Nullpunkt Düsseldorf Hbf)
  è km 76,00 der abgehenden Strecke (Düsseldorf Hbf -0,01) - Hagen-Vorhalle 76,00 - Hagen Gbf Ost 77,5 mit weiterlaufender Kilometrierung (Streckenverzweigung mit gemeinsamen Nullpunkt Düsseldorf Hbf)
Hagen Hbf 80,17 km 141,74 der Strecke Aachen Hbf 1,87 - Mönchengladbach Hbf 63,91 - Neuss 80,94 - km 83,73 = 80,24 (siehe Tabelle 6, Ziffer 3) - Düsseldorf Hbf 88,40 - Wuppertal Hbf 115,37 - Warburg (Westf) 292,91 - Kassel Hbf 345,18 (Streckenummer: 2550)
    km 0,08 der Strecke Hagen Hbf 0,08 - Witten Hbf 15,15 - Dortmund Hbf 31,30 (Streckennummer: 2801)
    km 0,04 der Strecke Hagen Hbf 0,04 - Finnentrop 61,14 - Siegen-Weidenau 103,56 - Haiger 129,12 (Streckennummer: 2800)
    km 0,05 der Strecke Hagen Hbf 0,05 - Brügge (Westf) 23,84 - Marienheide 47,92 - Dieringhausen 61,20 (Streckennummer: 2819/2810)
    km -0,13 der Strecke Hagen Hbf -0,13 - Hagen-Heubing 3,19 (Streckennummer: 2804)



Seitenanfang

km 77,0 (untere Strecke) - Streckenast nach Hagen Hbf

km 77,0 (oben) - Strecken nach Hagen-Kabel

Foto: Ingmar Weidig, 14.02.2014



Seitenanfang



km 77,0 (Stein und Tafel) der Strecke in Ri Hagen Hbf

Foto: Ingmar Weidig, 14.02.2014



Seitenanfang

km 78,4 (links) in Hagen Hbf (Bereich des ehemaligen Gbf) - 110 137

km 143,5 gehört zur Strecke Aachen Hbf - Mönchengladbach Hbf - Neuss - Düsseldorf Hbf - Schwerte (Ruhr) - Scherfede - Warburg (Westf) - Kassel Hbf

Foto: Wolf-Dietmar Loos, 22.06.1981



Seitenanfang

km 78,5 in Hagen Hbf (Bereich des ehemaligen Gbf) - DBbzfa761.2 50 80 80-35 329-7

Foto: Ingmar Weidig, 08.04.2013



Seitenanfang

km 78,6 in Hagen Hbf (Bereich des ehemaligen Gbf)

km 1,8 (am Oberleitungsmast) gehört zur Strecke Hagen Hbf 0,05 - Finnentrop 61,13 - Siegen-Weidenau 103,55 - Haiger 129,12

Foto: Karl-Hans Fischer, 24.06.2016



Seitenanfang

km 78,7; km 78,8 und km 143,1 (Bereich des ehemaligen Gbf) - 808 007

km 143,1 gehört zur Strecke Aachen Hbf - Mönchengladbach Hbf - Neuss - Düsseldorf Hbf - Schwerte (Ruhr) - Scherfede - Warburg (Westf) - Kassel Hbf

Foto: Ingmar Weidig, 08.04.2013



Seitenanfang

km 79,0 in Hagen Hbf (Bereich des ehemaligen Gbf)

km 142,9 gehört zur Strecke Aachen Hbf - Mönchengladbach Hbf - Neuss - Düsseldorf Hbf - Schwerte (Ruhr) - Scherfede - Warburg (Westf) - Kassel Hbf

Foto: Karl-Hans Fischer, 24.06.2016



Seitenanfang

km 79,0 in Hagen Hbf (Bereich des ehemaligen Gbf)

km 142,9 gehört zur Strecke Aachen Hbf - Mönchengladbach Hbf - Neuss - Düsseldorf Hbf - Schwerte (Ruhr) - Scherfede - Warburg (Westf) - Kassel Hbf

km 1,2 (ganz rechts) gehört zur Strecke Hagen Hbf 0,05 - Finnentrop 61,13 - Siegen-Weidenau 103,55 - Haiger 129,12

km 1,2 (zwischen den Gleisen) gehört zur Strecke Hagen Hbf 0,10 - Witten Hbf 15,15 - Dortmund Hbf 31,35

Foto: Karl-Hans Fischer, 24.06.2016



Seitenanfang

km 79,1 in Hagen Hbf (Bereich des ehemaligen Gbf) - ausgedient

Foto: Ingmar Weidig, 08.04.2013



Seitenanfang

km 79,2 in Hagen Hbf (Bereich des ehemaligen Gbf)

Foto: Karl-Hans Fischer, 24.06.2016



Seitenanfang

km 79,3 in Hagen Hbf (Bereich des ehemaligen Gbf)

km 1,0 gehört zur Strecke Hagen Hbf 0,04 - Finnentrop 61,14 - Siegen-Weidenau 103,56 - Haiger 129,12 (Streckennummer: 2800)

Foto: Ingmar Weidig, 06.09.2015



Seitenanfang

km 79,4 (links) in Hagen Hbf - NX-Hamster und ein Flirt der Abellio

km 0,7 gehört zur Strecke Hagen Hbf 0,10 - Witten Hbf 15,15 - Dortmund Hbf 31,35

Foto: Christian Grawe, 31.12.2015



Seitenanfang



Seitenanfang

Düsseldorf Hbf 0,0
ê
Essen-Werden 24,97
ê
Essen-Kupferdreh 33,50
ê
Bochum-Dahlhausen 45,15
ê
Wengern-Ost 67,49
ê
Stw XIV [Stw Hgf (Ost)] 77,49 ç Hagen-Vorhalle 76,02 è Hagen-Hbf 80,17
ê
Hagen-Kabel 82,45



Seitenanfang

Stand der Kilometrierung: 1946/1951

(Düsseldorf Hbf) 0,0

ê

ê

Hagen-Vorhalle 76,02 km 4,27 der Strecke Hagen Hbf 0,10 - Witten Hbf 15,15 - Dortmund Hbf 31,35
  è km 76,02 der abgehenden Strecke Düsseldorf Hbf 0,0 - Essen-Werden 24,97 - Essen-Kupferdreh 33,50 - Bochum-Dahlhausen 45,15 - Wengern Ost 67,49 - Hagen­Vorhalle 76,02 - Hagen-Hengstey 80,16 - Hagen-Kabel 82,45 mit weiterlaufender Kilometrierung (Streckenverzweigung mit gemeinsamen Nullpunkt Düsseldorf Hbf)
  è km 76,02 der abgehenden Strecke (Düsseldorf Hbf 0,0) - Hagen-Vorhalle 76,02 - Hagen Hbf 80,17 mit weiterlaufender Kilometrierung (Streckenverzweigung mit gemeinsamen Nullpunkt Düsseldorf Hbf)
Stw XIV (Hagen Gbf) 77,49 km 1,32 der Strecke Abzw Bechelte 0,0 - Stw XIV 1,32 - Hagen Gbf 3,06
    km 0,1 der Strecke Stw XIV 0,1 - Abzw Einhaus 0,92



Seitenanfang

Stand der Kilometrierung: 1977

(Düsseldorf Hbf) 0,0

ê

ê

Hagen-Vorhalle 76,00 km 4,29 der Strecke Hagen Hbf 0,10 - Witten Hbf 15,25 - Dortmund Hbf 31,37
    km 1,67 der Strecke Abzw Bechelte 0,0 - Hagen-Vorhalle 1,67
  è km 76,00 der abgehenden Strecke Düsseldorf Hbf 0,0 - Essen-Werden 24,97 - Streckenunterbrechung - Essen-Heisingen 31,61 - Essen-Überruhr 38,02 - Streckenunterbrechung - Bochum-Dahlhausen 45,15 - Hagen-Vorhalle 76,00 - Hagen-Kabel 82,46 (Streckenverzweigung mit gemeinsamen Nullpunkt Düsseldorf Hbf)
  è km 76,00 der abgehenden Strecke (Düsseldorf Hbf 0,0) - Hagen-Vorhalle 76,00 - Hagen Hbf 80,17 mit weiterlaufender Kilometrierung (Streckenverzweigung mit gemeinsamen Nullpunkt Düsseldorf Hbf)
Stw Hgf (Ost) 77,49 km 1,32 der Strecke Abzw Bechelte 0,0 - Stw Hgf (Ost) 1,32 - Hagen Gbf 3,06
    km 144,47 der Strecke Aachen Hbf 1,87 - Mönchengladbach Hbf 63,91 - Neuss 80,95 - km 83,73 = 80,24 (siehe Tabelle 6, Ziffer 3) - Düsseldorf Hbf 88,41 - Warburg (Westf) 292,94 - Kassel Hbf 345,18
    km 0,1 der Strecke Stw Hgf Ost 0,1 - Abzw Einhaus 0,92



Seitenanfang

Stand der Kilometrierung: 2002

(Düsseldorf Hbf) -0,01

ê

ê

Hagen-Vorhalle 76,00 km 4,29 der Strecke Hagen Hbf 0,08 - Witten Hbf 15,15 - Dortmund Hbf 31,30 (Streckennummer: 2801)
  è km 76,00 der abgehenden Strecke (Düsseldorf Hbf -0,01) - Hagen-Vorhalle 76,00 - Hagen Hbf 80,17 mit weiterlaufender Kilometrierung (Streckenverzweigung mit gemeinsamen Nullpunkt Düsseldorf Hbf)
  è km 76,00 der abgehenden Strecke (Düsseldorf Hbf -0,01) - Hagen-Vorhalle 76,00 - Hagen-Kabel 82,46 mit weiterlaufender Kilometrierung (Streckenverzweigung mit gemeinsamen Nullpunkt Düsseldorf Hbf)
Hagen Gbf Ost 77,5



Seitenanfang



km 77,0 des Streckenastes nach Hagen Gbf Ost

Das Signal ist das Vorsignal von Hagen-Vorhalle.

Auf den Widerlagern ruhte einst die Brücke der Strecke Abzw Bechelte 0,0 - Abzw Einhaus 1,61 - Abzw Hohensyburg 5,77

Der Abschnitt Abzw Bechelte - Abzw Einhaus ist heute stillgelegt.

Foto: Ingmar Weidig, 14.02.2014





Seitenanfang







Seitenanfang

Abzw Bechelte 0,0 - Abzw Einhaus 1,61 - Abzw Hohensyburg 5,77 (1946)

Abzw Bechelte 0,0 - Abzw Einhaus 1,61 - Abzw Hohensyburg 5,77 (1977)

Abzw Einhaus 1,64 - Abzw Hohensyburg 5,62 (2002)



Ausschnitt aus der Karte Wuppertal 1946

Quelle: [2]



Seitenanfang





Seitenanfang







Seitenanfang

Abzw Bechelte 0,0 - Stw XIV 1,32 - Hagen Gbf 3,06 (1946)

Abzw Bechelte 0,0 - Stw Hgf Ost 1,32 - Hagen Gbf 3,06 (1977)



Ausschnitt aus der Karte Wuppertal 1946

Quelle: [2]



Seitenanfang



km 1,0 der Strecke Abzw Bechelte 0,0 - Stw XIV 1,32 - Hagen Gbf 3,06

Rechts das Gleis gehört zum Streckenast Hagen-Vorhalle - Hagen Gbf Ost (Stw XIV)

Im Hintergrund gut zu erkennen das Vorsignal von Hagen-Vorhalle und die Widerlager der Brücke der Strecke

Abzw Bechelte 0,0 - Abzw Einhaus 1,61 - Abzw Hohensyburg 5,77

Foto: Ingmar Weidig, 14.02.2014



Seitenanfang





Seitenanfang

Abzw Jo 0,0 - Herdecke 3,41 (1946)

Abzw Yo 0,0 - Herdecke 3,40 (1977)

Abzw Yo 0,09 - Herdecke 3,40 (2002)



Seitenanfang



Ausschnitt aus der Karte Wuppertal 1946

Quelle: [2]



Seitenanfang



km 3,4 (Tafel und Stein) in Herdecke

Foto: Ingmar Weidig, 19.08.2018



Seitenanfang





Seitenanfang





Seitenanfang



Ausschnitt aus der Karte Wuppertal 1946

Quelle: [2]



Seitenanfang





Seitenanfang

Startseite Strecken in Deutschland (Tabelle1) Strecken in Thüringen Kilometrierung Impressum
